G

R

I

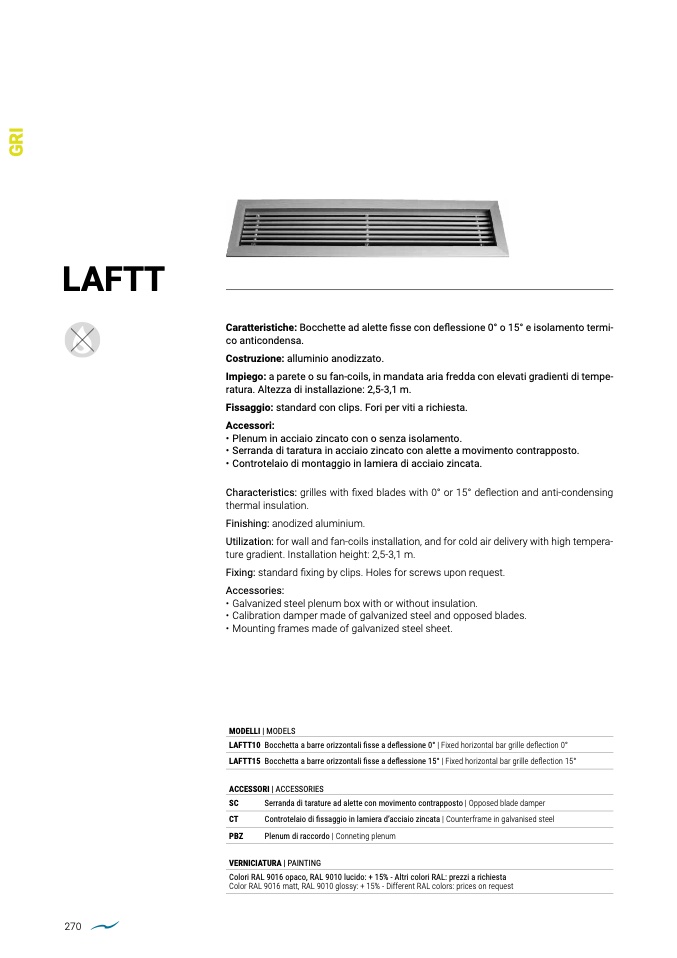

LAFTT

270

Caratteristiche: Bocchette ad alette

fisse con de

flessione 0° o 15° e isolamento termi-

co anticondensa.

Costruzione: alluminio anodizzato.

Impiego: a parete o su fan-coils, in mandata aria fredda con elevati gradienti di tempe-

ratura. Altezza di installazione: 2,5-3,1 m.

Fissaggio: standard con clips. Fori per viti a richiesta.

Accessori:

• Plenum in acciaio zincato con o senza isolamento.

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

• Controtelaio di montaggio in lamiera di acciaio zincata.

Characteristics: grilles with fixed blades with 0° or 15° de

flection and anti-condensing

thermal insulation.

Finishing: anodized aluminium.

Utilization: for wall and fan-coils installation, and for cold air delivery with high tempera-

ture gradient. Installation height: 2,5-3,1 m.

Fixing: standard

fixing by clips. Holes for screws upon request.

Accessories:

• Galvanized steel plenum box with or without insulation.

• Calibration damper made of galvanized steel and opposed blades.

• Mounting frames made of galvanized steel sheet.

MODELLI | MODELS

LAFTT10 Bocchetta a barre orizzontali fisse a deflessione 0° | Fixed horizontal bar grille deflection 0°

LAFTT15 Bocchetta a barre orizzontali fisse a deflessione 15° | Fixed horizontal bar grille deflection 15°

ACCESSORI | ACCESSORIES

SC

Serranda di tarature ad alette con movimento contrapposto | Opposed blade damper

CT

Controtelaio di fissaggio in lamiera d’acciaio zincata | Counterframe in galvanised steel

PBZ

Plenum di raccordo | Conneting plenum

VERNICIATURA | PAINTING

Colori RAL 9016 opaco, RAL 9010 lucido: + 15% - Altri colori RAL: prezzi a richiesta

Color RAL 9016 matt, RAL 9010 glossy: + 15% - Different RAL colors: prices on request
