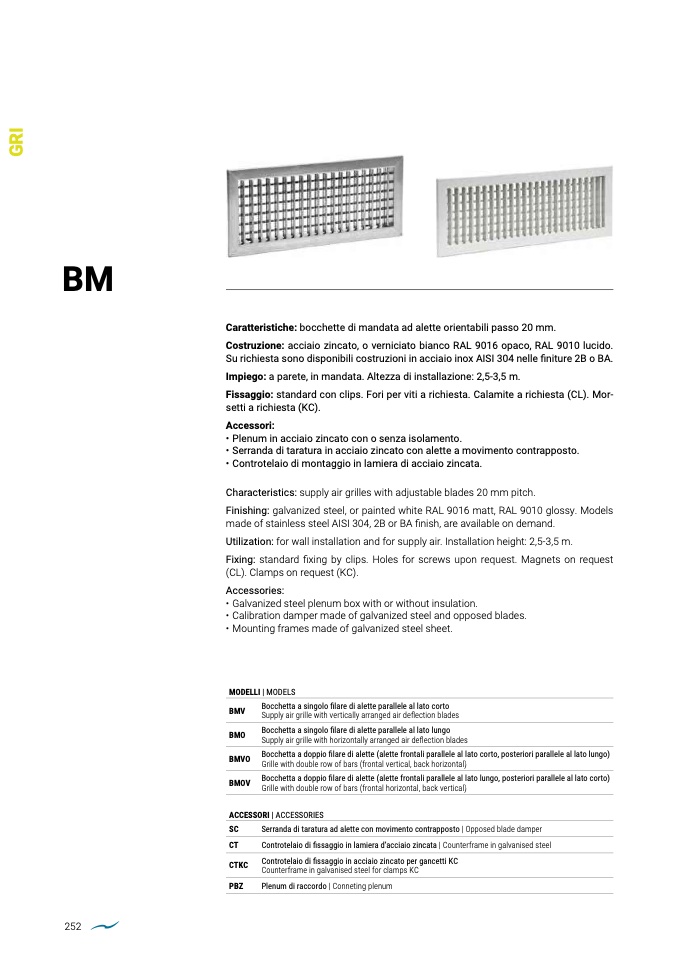

G

R

I

BM

252

Caratteristiche: bocchette di mandata ad alette orientabili passo 20 mm.

Costruzione: acciaio zincato, o verniciato bianco RAL 9016 opaco, RAL 9010 lucido.

Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle

finiture 2B o BA.

Impiego: a parete, in mandata. Altezza di installazione: 2,5-3,5 m.

Fissaggio: standard con clips. Fori per viti a richiesta. Calamite a richiesta (CL). Mor-

setti a richiesta (KC).

Accessori:

• Plenum in acciaio zincato con o senza isolamento.

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

• Controtelaio di montaggio in lamiera di acciaio zincata.

Characteristics: supply air grilles with adjustable blades 20 mm pitch.

Finishing: galvanized steel, or painted white RAL 9016 matt, RAL 9010 glossy. Models

made of stainless steel AISI 304, 2B or BA finish, are available on demand.

Utilization: for wall installation and for supply air. Installation height: 2,5-3,5 m.

Fixing: standard fixing by clips. Holes for screws upon request. Magnets on request

(CL). Clamps on request (KC).

Accessories:

• Galvanized steel plenum box with or without insulation.

• Calibration damper made of galvanized steel and opposed blades.

• Mounting frames made of galvanized steel sheet.

MODELLI | MODELS

Bocchetta a singolo

filare di alette parallele al lato corto

Supply air grille with vertically arranged air deflection blades

Bocchetta a singolo

filare di alette parallele al lato lungo

Supply air grille with horizontally arranged air deflection blades

BMVO

Bocchetta a doppio filare di alette (alette frontali parallele al lato corto, posteriori parallele al lato lungo)

Grille with double row of bars (frontal vertical, back horizontal)

BMOV

Bocchetta a doppio filare di alette (alette frontali parallele al lato lungo, posteriori parallele al lato corto)

Grille with double row of bars (frontal horizontal, back vertical)

ACCESSORI | ACCESSORIES

SC

Serranda di taratura ad alette con movimento contrapposto | Opposed blade damper

CT

Controtelaio di

fissaggio in lamiera d’acciaio zincata | Counterframe in galvanised steel

BMV

BMO

Controtelaio di

fissaggio in acciaio zincato per gancetti KC

CTKC

PBZ

Plenum di raccordo | Conneting plenum

Counterframe in galvanised steel for clamps KC
