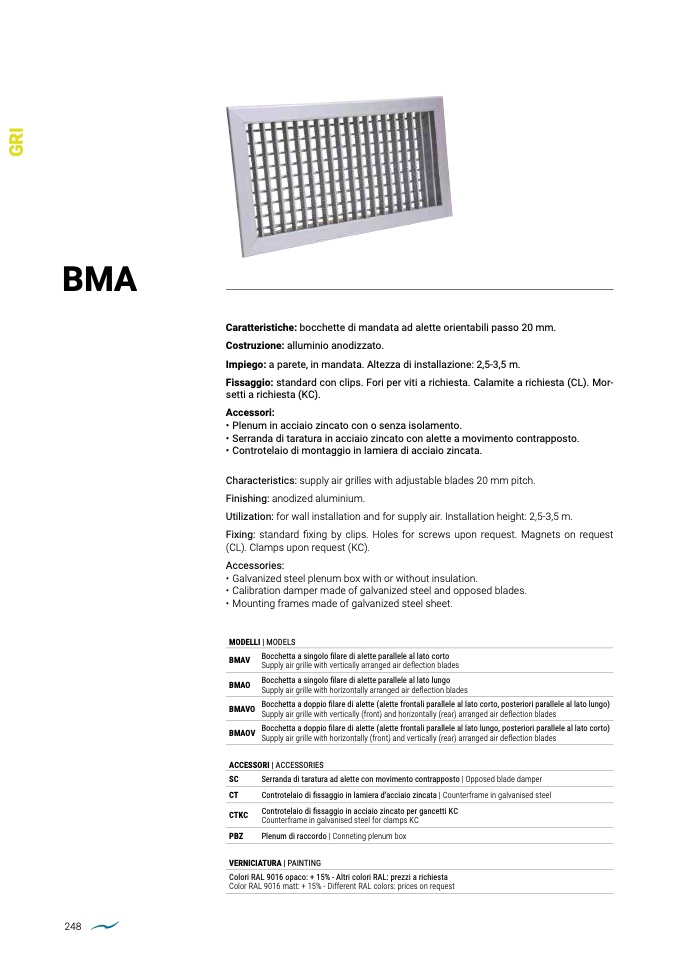

BMA

248

Caratteristiche: bocchette di mandata ad alette orientabili passo 20 mm.

Costruzione: alluminio anodizzato.

Impiego: a parete, in mandata. Altezza di installazione: 2,5-3,5 m.

Fissaggio: standard con clips. Fori per viti a richiesta. Calamite a richiesta (CL). Mor-

setti a richiesta (KC).

Accessori:

• Plenum in acciaio zincato con o senza isolamento.

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

• Controtelaio di montaggio in lamiera di acciaio zincata.

Characteristics: supply air grilles with adjustable blades 20 mm pitch.

Finishing: anodized aluminium.

Utilization: for wall installation and for supply air. Installation height: 2,5-3,5 m.

Fixing: standard fixing by clips. Holes for screws upon request. Magnets on request

(CL). Clamps upon request (KC).

Accessories:

• Galvanized steel plenum box with or without insulation.

• Calibration damper made of galvanized steel and opposed blades.

• Mounting frames made of galvanized steel sheet.

MODELLI | MODELS

BMAV

Bocchetta a singolo

filare di alette parallele al lato corto

Supply air grille with vertically arranged air deflection blades

BMAO

Bocchetta a singolo

filare di alette parallele al lato lungo

Supply air grille with horizontally arranged air deflection blades

BMAVO

Bocchetta a doppio filare di alette (alette frontali parallele al lato corto, posteriori parallele al lato lungo)

Supply air grille with vertically (front) and horizontally (rear) arranged air de

flection blades

BMAOV

Bocchetta a doppio filare di alette (alette frontali parallele al lato lungo, posteriori parallele al lato corto)

Supply air grille with horizontally (front) and vertically (rear) arranged air de

flection blades

ACCESSORI | ACCESSORIES

SC

Serranda di taratura ad alette con movimento contrapposto | Opposed blade damper

CT

Controtelaio di

fissaggio in lamiera d’acciaio zincata | Counterframe in galvanised steel

Controtelaio di

fissaggio in acciaio zincato per gancetti KC

CTKC

PBZ

Plenum di raccordo | Conneting plenum box

Counterframe in galvanised steel for clamps KC

VERNICIATURA | PAINTING

Colori RAL 9016 opaco: + 15% - Altri colori RAL: prezzi a richiesta

Color RAL 9016 matt: + 15% - Different RAL colors: prices on request
