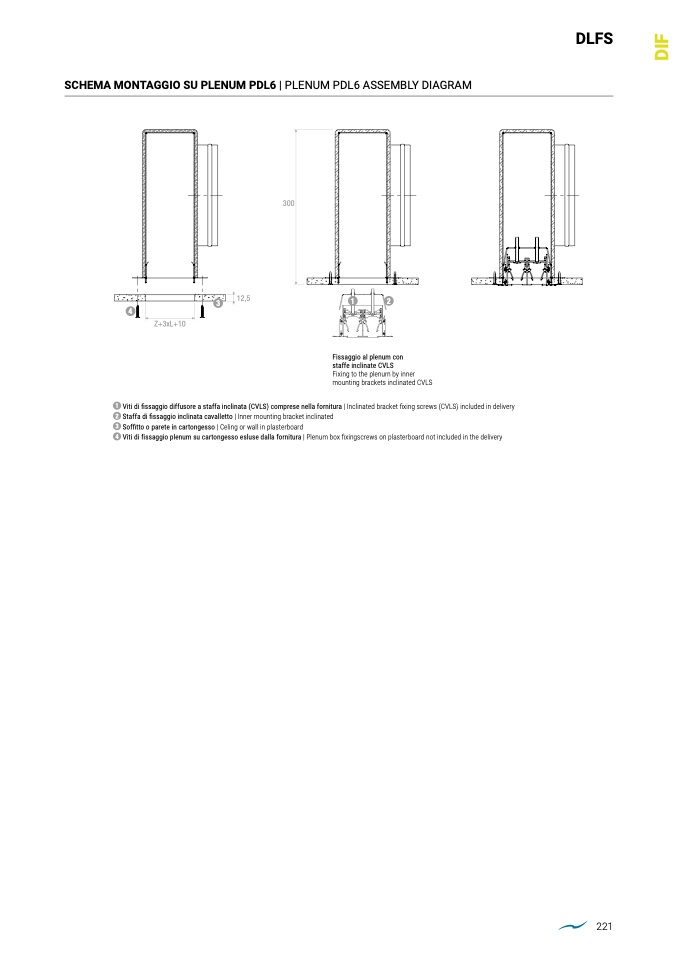

SCHEMA MONTAGGIO SU PLENUM PDL6 | PLENUM PDL6 ASSEMBLY DIAGRAM

4

Z+3xL+10

3

12,5

1

2

Fissaggio al plenum con

staffe inclinate CVLS

Fixing to the plenum by inner

mounting brackets inclinated CVLS

300

1 Viti di

fissaggio diffusore a staffa inclinata (CVLS) comprese nella fornitura | Inclinated bracket fixing screws (CVLS) included in delivery

2 Staffa di

fissaggio inclinata cavalletto | Inner mounting bracket inclinated

3 Sof

fitto o parete in cartongesso | Celing or wall in plasterboard

4 Viti di fissaggio plenum su cartongesso esluse dalla fornitura | Plenum box fixingscrews on plasterboard not included in the delivery
