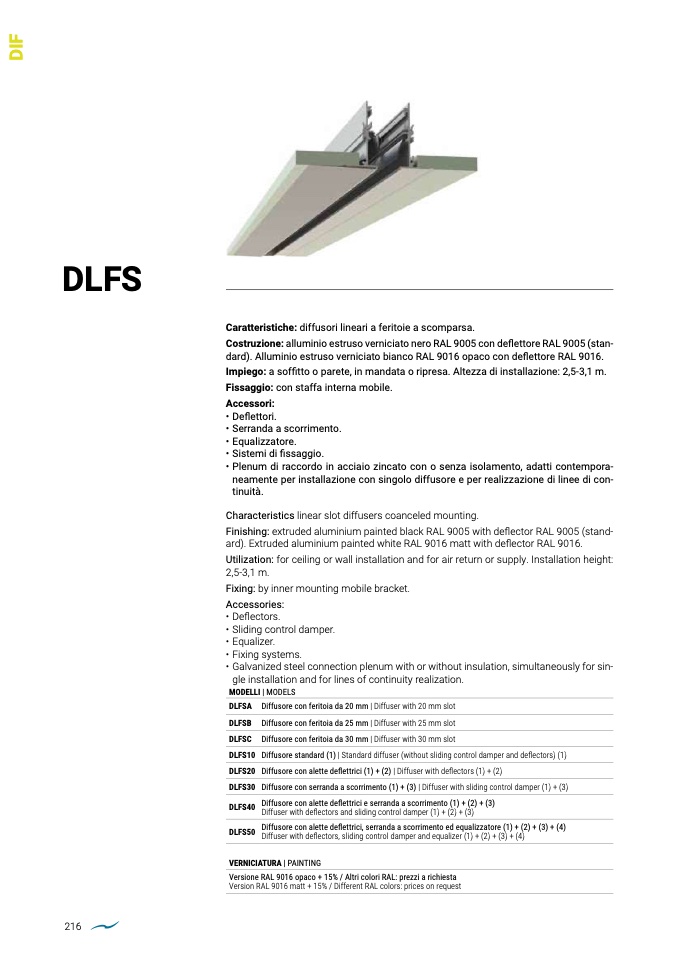

DLFS

Caratteristiche: diffusori lineari a feritoie a scomparsa.

Costruzione: alluminio estruso verniciato nero RAL 9005 con de

flettore RAL 9005 (stan-

dard). Alluminio estruso verniciato bianco RAL 9016 opaco con de

flettore RAL 9016.

Impiego: a soffitto o parete, in mandata o ripresa. Altezza di installazione: 2,5-3,1 m.

Fissaggio: con staffa interna mobile.

Accessori:

• De

flettori.

• Serranda a scorrimento.

• Equalizzatore.

• Sistemi di

fissaggio.

• Plenum di raccordo in acciaio zincato con o senza isolamento, adatti contempora-

neamente per installazione con singolo diffusore e per realizzazione di linee di con-

tinuit

à.

Characteristics linear slot diffusers coanceled mounting.

Finishing: extruded aluminium painted black RAL 9005 with deflector RAL 9005 (stand-

ard). Extruded aluminium painted white RAL 9016 matt with de

flector RAL 9016.

Utilization: for ceiling or wall installation and for air return or supply. Installation height:

2,5-3,1 m.

Fixing: by inner mounting mobile bracket.

Accessories:

• Deflectors.

• Sliding control damper.

• Equalizer.

• Fixing systems.

• Galvanized steel connection plenum with or without insulation, simultaneously for sin-

gle installation and for lines of continuity realization.

MODELLI | MODELS

DLFSA Diffusore con feritoia da 20 mm | Diffuser with 20 mm slot

DLFSB Diffusore con feritoia da 25 mm | Diffuser with 25 mm slot

DLFSC Diffusore con feritoia da 30 mm | Diffuser with 30 mm slot

DLFS10 Diffusore standard (1) | Standard diffuser (without sliding control damper and de

flectors) (1)

DLFS20 Diffusore con alette deflettrici (1) + (2) | Diffuser with deflectors (1) + (2)

DLFS30 Diffusore con serranda a scorrimento (1) + (3) | Diffuser with sliding control damper (1) + (3)

DLFS40

Diffusore con alette deflettrici e serranda a scorrimento (1) + (2) + (3)

Diffuser with de

flectors and sliding control damper (1) + (2) + (3)

DLFS50

Diffusore con alette deflettrici, serranda a scorrimento ed equalizzatore (1) + (2) + (3) + (4)

Diffuser with de

flectors, sliding control damper and equalizer (1) + (2) + (3) + (4)

VERNICIATURA | PAINTING

Versione RAL 9016 opaco + 15% / Altri colori RAL: prezzi a richiesta

Version RAL 9016 matt + 15% / Different RAL colors: prices on request
