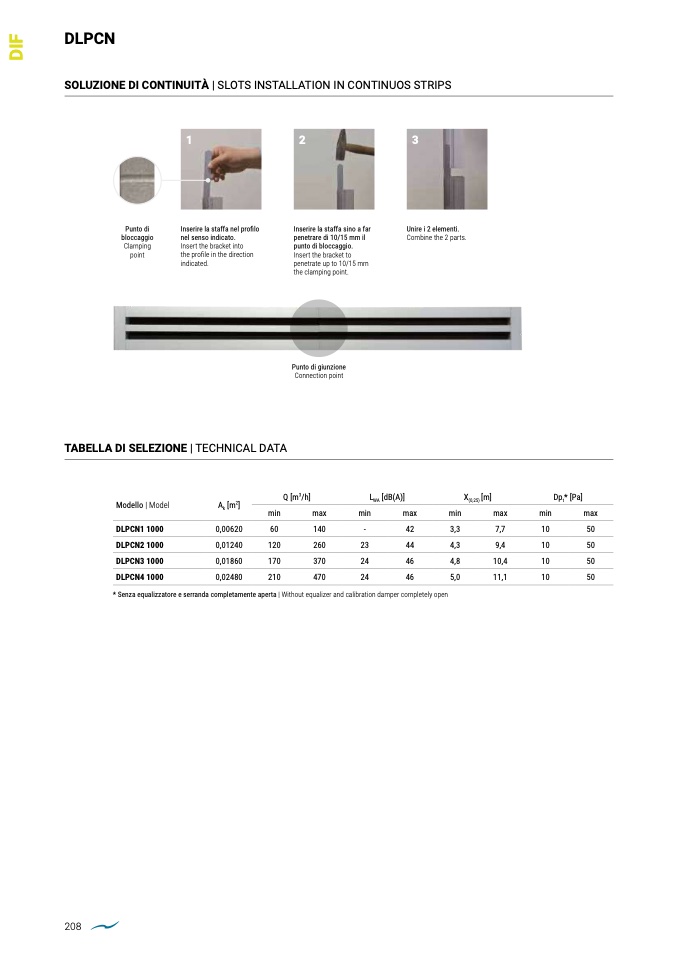

DLPCN
SOLUZIONE DI CONTINUIT
À | SLOTS INSTALLATION IN CONTINUOS STRIPS
1
2
3
208
Punto di
bloccaggio
Clamping
point
Inserire la staffa nel profilo
nel senso indicato.
Insert the bracket into
the pro
file in the direction
indicated.
Inserire la staffa sino a far
penetrare di 10/15 mm il
punto di bloccaggio.
Insert the bracket to
penetrate up to 10/15 mm
the clamping point.
Unire i 2 elementi.
Combine the 2 parts.
TABELLA DI SELEZIONE | TECHNICAL DATA
Modello | Model
DLPCN1 1000
DLPCN2 1000
DLPCN3 1000
DLPCN4 1000
A
k
[m
2
]
Q [m
3
/h]
L
WA
[dB(A)]
min
max
min
X
(0,25)
[m]
Dp
t
* [Pa]
0,00620
60
0,01240
120
0,01860
170
0,02480
210
-
42
3,3
7,7
10
50
23
44
4,3
9,4
10
50
24
46
4,8
10,4
10
50
24
46
5,0
11,1
10
50
min
max
140
260
370
470
max
min
max
* Senza equalizzatore e serranda completamente aperta | Without equalizer and calibration damper completely open
Punto di giunzione
Connection point
