DLPCN

PLENUM | PLENUM

PDLCN1

PDLCN2

S x (L+20)

206

300

300

S x (L+20)

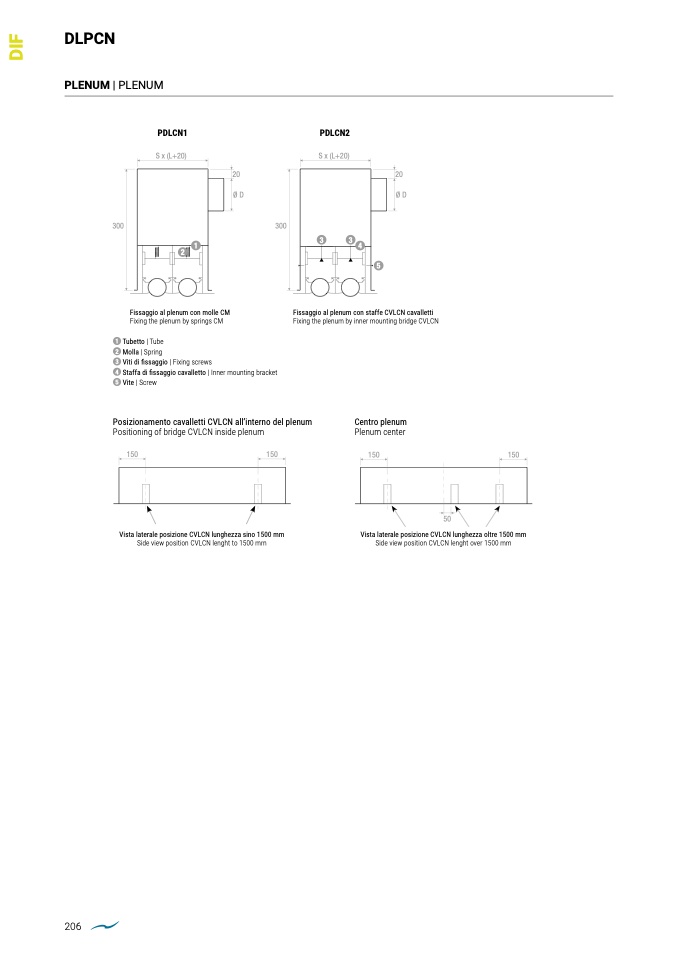

Fissaggio al plenum con molle CM

Fixing the plenum by springs CM

5

150

150

1

1 Tubetto|Tube

2 Molla | Spring

3 Viti di

fissaggio | Fixing screws

4 Staffa di

fissaggio cavalletto | Inner mounting bracket

5 Vite | Screw

20

ØD

20

ØD

Posizionamento cavalletti CVLCN all’interno del plenum

Centro plenum

Positioning of bridge CVLCN inside plenum

Plenum center

150

150

150

150

Vista laterale posizione CVLCN lunghezza sino 1500 mm

Side view position CVLCN lenght to 1500 mm

Vista laterale posizione CVLCN lunghezza oltre 1500 mm

Side view position CVLCN lenght over 1500 mm

150

150

50

Fissaggio al plenum con staffe CVLCN cavalletti

Fixing the plenum by inner mounting bridge CVLCN

50

D

I

F

2

3

3

4
