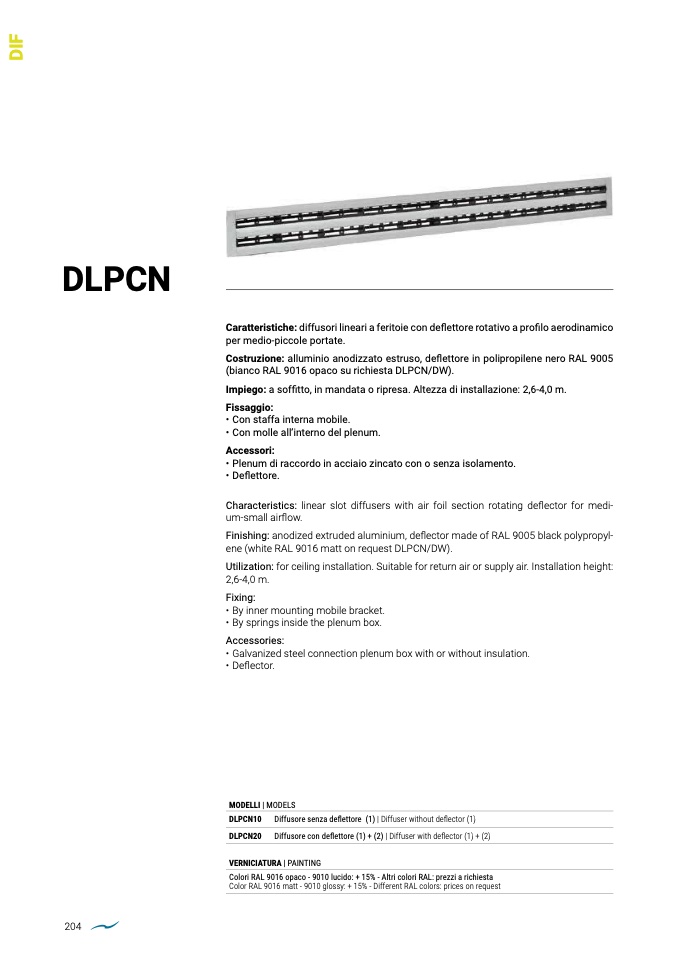

DLPCN

Caratteristiche: diffusori lineari a feritoie con de

flettore rotativo a profilo aerodinamico

per medio-piccole portate.

Costruzione: alluminio anodizzato estruso, de

flettore in polipropilene nero RAL 9005

(bianco RAL 9016 opaco su richiesta DLPCN/DW).

Impiego: a soffitto, in mandata o ripresa. Altezza di installazione: 2,6-4,0 m.

Fissaggio:

• Con staffa interna mobile.

• Con molle all’interno del plenum.

Accessori:

• Plenum di raccordo in acciaio zincato con o senza isolamento.

• De

flettore.

Characteristics: linear slot diffusers with air foil section rotating deflector for medi-

um-small air

flow.

Finishing: anodized extruded aluminium, deflector made of RAL 9005 black polypropyl-

ene (white RAL 9016 matt on request DLPCN/DW).

Utilization: for ceiling installation. Suitable for return air or supply air. Installation height:

2,6-4,0 m.

Fixing:

• By inner mounting mobile bracket.

• By springs inside the plenum box.

Accessories:

• Galvanized steel connection plenum box with or without insulation.

• Deflector.

MODELLI | MODELS

DLPCN10 Diffusore senza deflettore (1) | Diffuser without de

flector (1)

DLPCN20 Diffusore con de

flettore (1) + (2) | Diffuser with deflector (1) + (2)

VERNICIATURA | PAINTING

Colori RAL 9016 opaco - 9010 lucido: + 15% - Altri colori RAL: prezzi a richiesta

Color RAL 9016 matt - 9010 glossy: + 15% - Different RAL colors: prices on request

204
