DLN

PLENUM | PLENUM

194

300

300

300

3

3

6

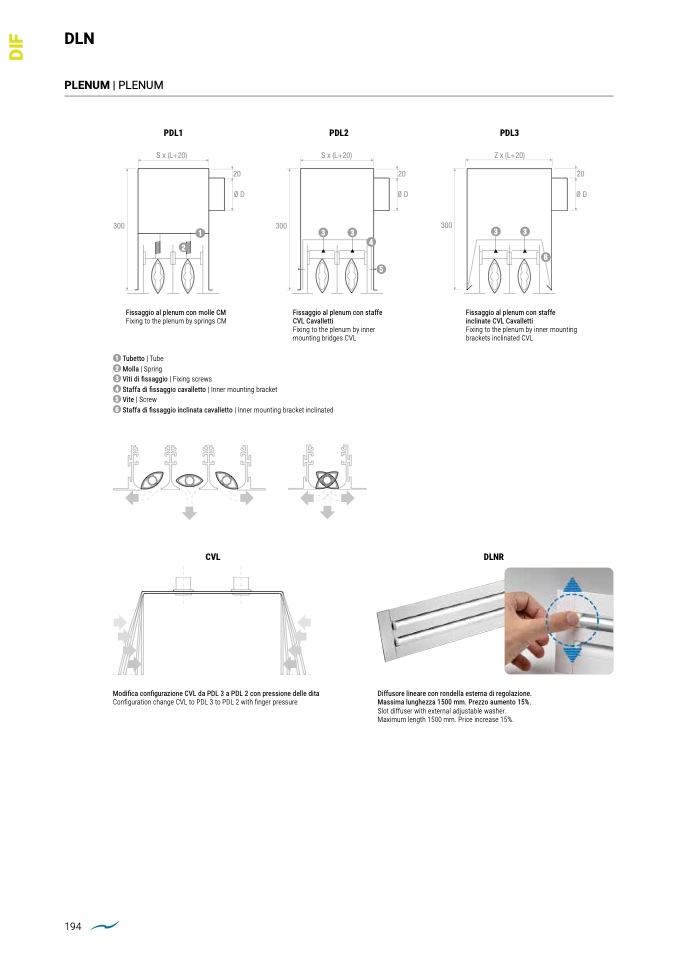

Fissaggio al plenum con staffe

inclinate CVL Cavalletti

Fixing to the plenum by inner mounting

brackets inclinated CVL

PDL1

S x (L+20)

PDL2

PDL3

S x (L+20)

Z x (L+20)

20

20

20

ØD

ØD

ØD

Fissaggio al plenum con molle CM

Fixing to the plenum by springs CM

5

Fissaggio al plenum con staffe

CVL Cavalletti

Fixing to the plenum by inner

mounting bridges CVL

1 Tubetto|Tube

2 Molla | Spring

3 Viti di

fissaggio | Fixing screws

4 Staffa di

fissaggio cavalletto | Inner mounting bracket

5 Vite | Screw

6 Staffa di

fissaggio inclinata cavalletto | Inner mounting bracket inclinated

CVL

Modifica con

figurazione CVL da PDL 3 a PDL 2 con pressione delle dita

Configuration change CVL to PDL 3 to PDL 2 with

finger pressure

DLNR

Diffusore lineare con rondella esterna di regolazione.

Massima lunghezza 1500 mm. Prezzo aumento 15%.

Slot diffuser with external adjustable washer.

Maximum length 1500 mm. Price increase 15%.
