D

I

F

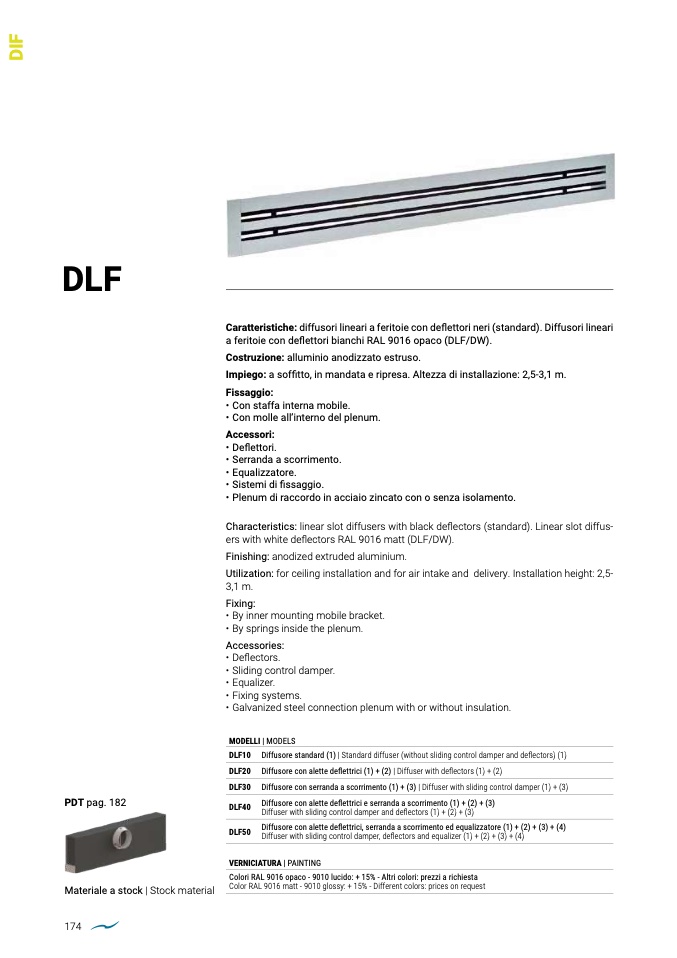

DLF

Caratteristiche: diffusori lineari a feritoie con deflettori neri (standard). Diffusori lineari

PDT pag. 182

a feritoie con de

flettori bianchi RAL 9016 opaco (DLF/DW).

Costruzione: alluminio anodizzato estruso.

Impiego: a sof

fitto, in mandata e ripresa. Altezza di installazione: 2,5-3,1 m.

Fissaggio:

• Con staffa interna mobile.

• Con molle all’interno del plenum.

Accessori:

• Deflettori.

• Serranda a scorrimento.

• Equalizzatore.

• Sistemi di

fissaggio.

• Plenum di raccordo in acciaio zincato con o senza isolamento.

Characteristics: linear slot diffusers with black de

flectors (standard). Linear slot diffus-

ers with white de

flectors RAL 9016 matt (DLF/DW).

Finishing: anodized extruded aluminium.

Utilization: for ceiling installation and for air intake and delivery. Installation height: 2,5-

3,1 m.

Fixing:

• By inner mounting mobile bracket.

• By springs inside the plenum.

Accessories:

• Deflectors.

• Sliding control damper.

• Equalizer.

• Fixing systems.

• Galvanized steel connection plenum with or without insulation.

MODELLI | MODELS

DLF10 Diffusore standard (1) | Standard diffuser (without sliding control damper and de

flectors) (1)

DLF20 Diffusore con alette deflettrici (1) + (2) | Diffuser with deflectors (1) + (2)

DLF30 Diffusore con serranda a scorrimento (1) + (3) | Diffuser with sliding control damper (1) + (3)

DLF40

Diffusore con alette deflettrici e serranda a scorrimento (1) + (2) + (3)

Diffuser with sliding control damper and de

flectors (1) + (2) + (3)

DLF50

Diffusore con alette deflettrici, serranda a scorrimento ed equalizzatore (1) + (2) + (3) + (4)

Diffuser with sliding control damper, deflectors and equalizer (1) + (2) + (3) + (4)

VERNICIATURA | PAINTING

Colori RAL 9016 opaco - 9010 lucido: + 15% - Altri colori: prezzi a richiesta

Color RAL 9016 matt - 9010 glossy: + 15% - Different colors: prices on request

Materiale a stock | Stock material

174
