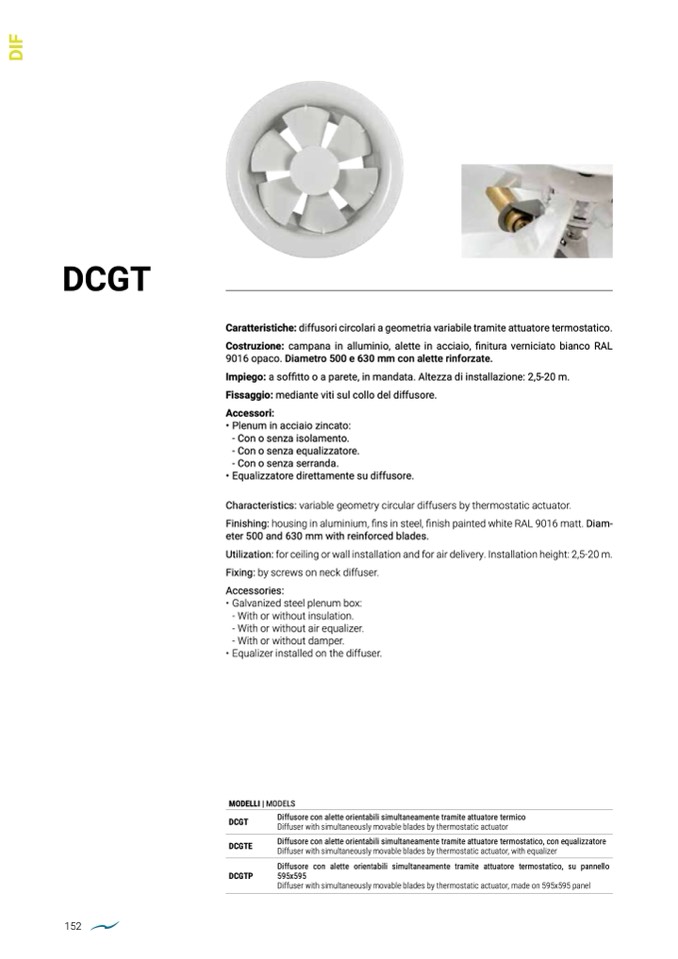

DCGT

Caratteristiche: diffusori circolari a geometria variabile tramite attuatore termostatico.

Costruzione: campana in alluminio, alette in acciaio,

finitura verniciato bianco RAL

9016 opaco. Diametro 500 e 630 mm con alette rinforzate.

Impiego: a soffitto o a parete, in mandata. Altezza di installazione: 2,5-20 m.

Fissaggio: mediante viti sul collo del diffusore.

Accessori:

• Plenum in acciaio zincato:

- Con o senza isolamento.

- Con o senza equalizzatore.

- Con o senza serranda.

• Equalizzatore direttamente su diffusore.

Characteristics: variable geometry circular diffusers by thermostatic actuator.

Finishing: housing in aluminium, fins in steel, finish painted white RAL 9016 matt. Diam-

eter 500 and 630 mm with reinforced blades.

Utilization: for ceiling or wall installation and for air delivery. Installation height: 2,5-20 m.

Fixing: by screws on neck diffuser.

Accessories:

• Galvanized steel plenum box:

- With or without insulation.

- With or without air equalizer.

- With or without damper.

• Equalizer installed on the diffuser.

MODELLI | MODELS

152

DCGT

DCGTE

DCGTP

Diffusore con alette orientabili simultaneamente tramite attuatore termico

Diffuser with simultaneously movable blades by thermostatic actuator

Diffusore con alette orientabili simultaneamente tramite attuatore termostatico, con equalizzatore

Diffuser with simultaneously movable blades by thermostatic actuator, with equalizer

Diffusore con alette orientabili simultaneamente tramite attuatore termostatico, su pannello

595x595

Diffuser with simultaneously movable blades by thermostatic actuator, made on 595x595 panel
