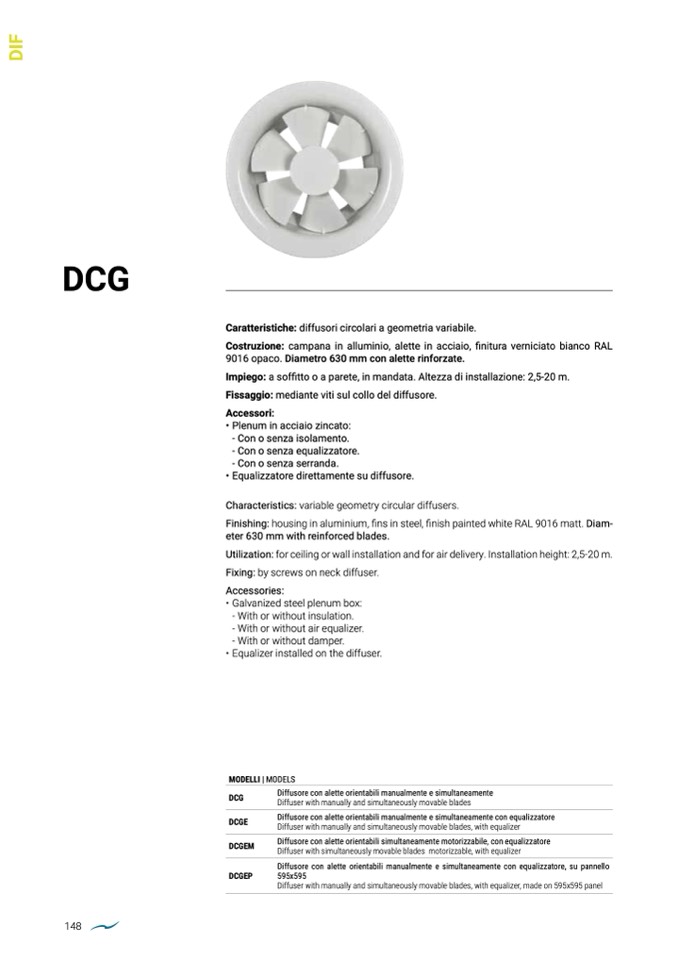

DCG

Caratteristiche: diffusori circolari a geometria variabile.

Costruzione: campana in alluminio, alette in acciaio,

finitura verniciato bianco RAL

9016 opaco. Diametro 630 mm con alette rinforzate.

Impiego: a soffitto o a parete, in mandata. Altezza di installazione: 2,5-20 m.

Fissaggio: mediante viti sul collo del diffusore.

Accessori:

• Plenum in acciaio zincato:

- Con o senza isolamento.

- Con o senza equalizzatore.

- Con o senza serranda.

• Equalizzatore direttamente su diffusore.

Characteristics: variable geometry circular diffusers.

Finishing: housing in aluminium, fins in steel, finish painted white RAL 9016 matt. Diam-

eter 630 mm with reinforced blades.

Utilization: for ceiling or wall installation and for air delivery. Installation height: 2,5-20 m.

Fixing: by screws on neck diffuser.

Accessories:

• Galvanized steel plenum box:

- With or without insulation.

- With or without air equalizer.

- With or without damper.

• Equalizer installed on the diffuser.

MODELLI | MODELS

148

DCG

DCGE

DCGEM

DCGEP

Diffusore con alette orientabili manualmente e simultaneamente

Diffuser with manually and simultaneously movable blades

Diffusore con alette orientabili manualmente e simultaneamente con equalizzatore

Diffuser with manually and simultaneously movable blades, with equalizer

Diffusore con alette orientabili simultaneamente motorizzabile, con equalizzatore

Diffuser with simultaneously movable blades motorizzable, with equalizer

Diffusore con alette orientabili manualmente e simultaneamente con equalizzatore, su pannello

595x595

Diffuser with manually and simultaneously movable blades, with equalizer, made on 595x595 panel
