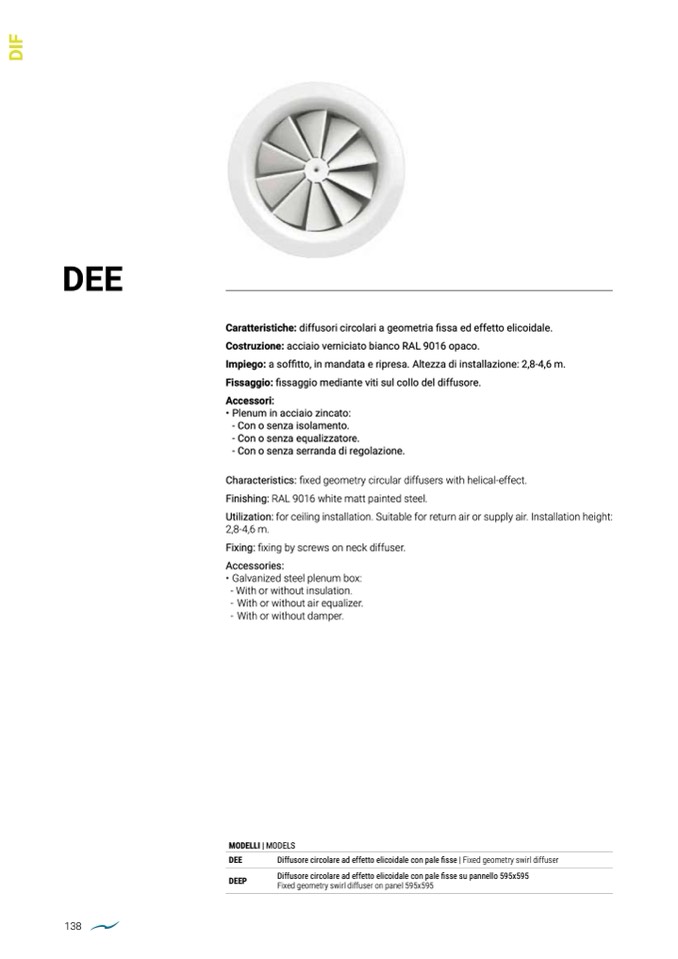

D

I

F

DEE

138

Caratteristiche: diffusori circolari a geometria

fissa ed effetto elicoidale.

Costruzione: acciaio verniciato bianco RAL 9016 opaco.

Impiego: a soffitto, in mandata e ripresa. Altezza di installazione: 2,8-4,6 m.

Fissaggio: fissaggio mediante viti sul collo del diffusore.

Accessori:

• Plenum in acciaio zincato:

- Con o senza isolamento.

- Con o senza equalizzatore.

- Con o senza serranda di regolazione.

Characteristics:

fixed geometry circular diffusers with helical-effect.

Finishing: RAL 9016 white matt painted steel.

Utilization: for ceiling installation. Suitable for return air or supply air. Installation height:

2,8-4,6 m.

Fixing:

fixing by screws on neck diffuser.

Accessories:

• Galvanized steel plenum box:

- With or without insulation.

- With or without air equalizer.

- With or without damper.

MODELLI | MODELS

DEE

Diffusore circolare ad effetto elicoidale con pale fisse | Fixed geometry swirl diffuser

DEEP

Diffusore circolare ad effetto elicoidale con pale fisse su pannello 595x595

Fixed geometry swirl diffuser on panel 595x595
