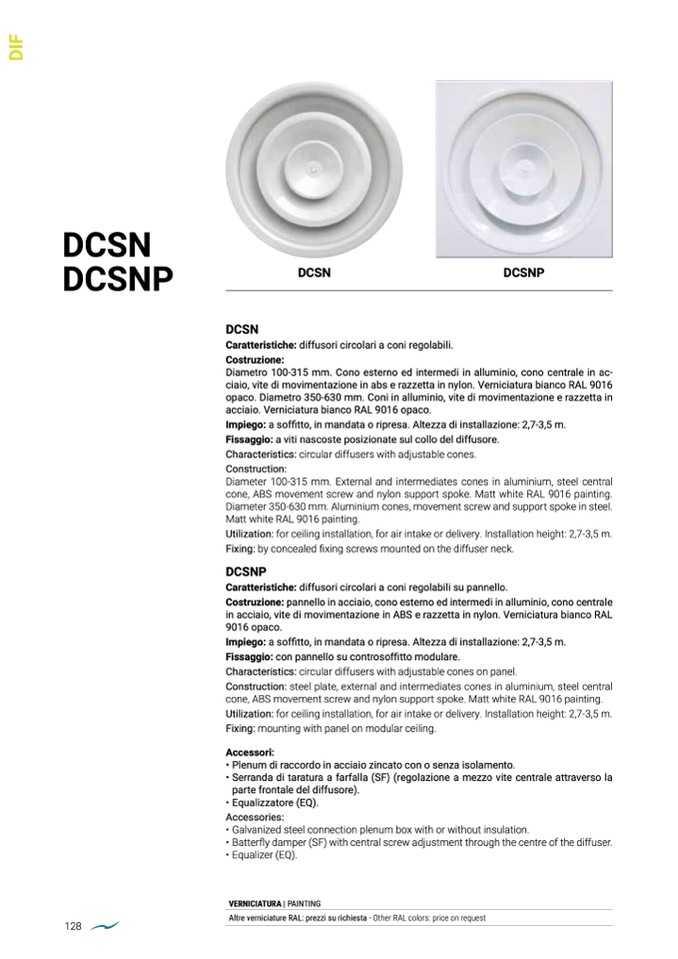

Brofer - Nr 8

DCSN

128

Caratteristiche: diffusori circolari a coni regolabili.

Costruzione:

Diametro 100-315 mm. Cono esterno ed intermedi in alluminio, cono centrale in ac-

ciaio, vite di movimentazione in abs e razzetta in nylon. Verniciatura bianco RAL 9016

opaco. Diametro 350-630 mm. Coni in alluminio, vite di movimentazione e razzetta in

acciaio. Verniciatura bianco RAL 9016 opaco.

Impiego: a soffitto, in mandata o ripresa. Altezza di installazione: 2,7-3,5 m.

Fissaggio: a viti nascoste posizionate sul collo del diffusore.

Characteristics: circular diffusers with adjustable cones.

Construction:

Diameter 100-315 mm. External and intermediates cones in aluminium, steel central

cone, ABS movement screw and nylon support spoke. Matt white RAL 9016 painting.

Diameter 350-630 mm. Aluminium cones, movement screw and support spoke in steel.

Matt white RAL 9016 painting.

Utilization: for ceiling installation, for air intake or delivery. Installation height: 2,7-3,5 m.

Fixing: by concealed

fixing screws mounted on the diffuser neck.

Caratteristiche: diffusori circolari a coni regolabili su pannello.

Costruzione: pannello in acciaio, cono esterno ed intermedi in alluminio, cono centrale

in acciaio, vite di movimentazione in ABS e razzetta in nylon. Verniciatura bianco RAL

9016 opaco.

Impiego: a soffitto, in mandata o ripresa. Altezza di installazione: 2,7-3,5 m.

Fissaggio: con pannello su controsof

fitto modulare.

Characteristics: circular diffusers with adjustable cones on panel.

Construction: steel plate, external and intermediates cones in aluminium, steel central

cone, ABS movement screw and nylon support spoke. Matt white RAL 9016 painting.

Utilization: for ceiling installation, for air intake or delivery. Installation height: 2,7-3,5 m.

Fixing: mounting with panel on modular ceiling.

Accessori:

• Plenum di raccordo in acciaio zincato con o senza isolamento.

• Serranda di taratura a farfalla (SF) (regolazione a mezzo vite centrale attraverso la

parte frontale del diffusore).

• Equalizzatore (EQ).

Accessories:

• Galvanized steel connection plenum box with or without insulation.

• Batterfly damper (SF) with central screw adjustment through the centre of the diffuser.

• Equalizer (EQ).

VERNICIATURA | PAINTING

Altre verniciature RAL: prezzi su richiesta - Other RAL colors: price on request
