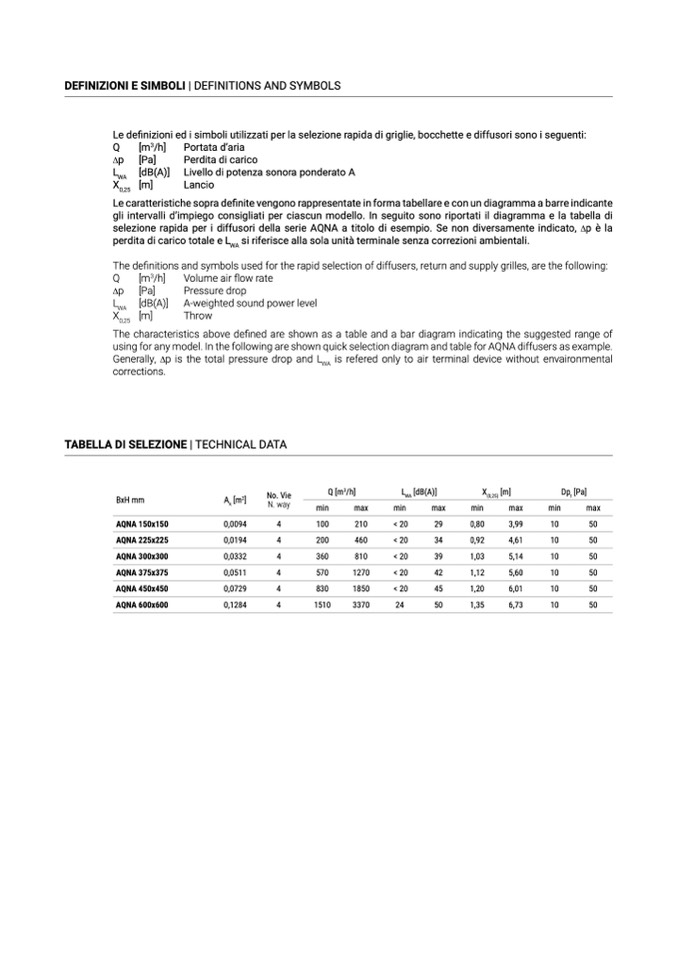

DEFINIZIONI E SIMBOLI | DEFINITIONS AND SYMBOLS

Le definizioni ed i simboli utilizzati per la selezione rapida di griglie, bocchette e diffusori sono i seguenti:

Q

[m

3

/h]

p [Pa]

L

WA

[dB(A)]

X

0,25

[m]

Portata d’aria

Perdita di carico

Livello di potenza sonora ponderato A

Lancio

Le caratteristiche sopra de

finite vengono rappresentate in forma tabellare e con un diagramma a barre indicante

gli intervalli d’impiego consigliati per ciascun modello. In seguito sono riportati il diagramma e la tabella di

selezione rapida per i diffusori della serie AQNA a titolo di esempio. Se non diversamente indicato, p è la

perdita di carico totale e L

WA

si riferisce alla sola unit

à terminale senza correzioni ambientali.

The definitions and symbols used for the rapid selection of diffusers, return and supply grilles, are the following:

Q

[m

3

/h]

p [Pa]

L

WA

[dB(A)]

X

0,25

[m]

Volume air flow rate

Pressure drop

A-weighted sound power level

Throw

The characteristics above de

fined are shown as a table and a bar diagram indicating the suggested range of

using for any model. In the following are shown quick selection diagram and table for AQNA diffusers as example.

Generally, p is the total pressure drop and L

WA

is refered only to air terminal device without envaironmental

corrections.

TABELLA DI SELEZIONE | TECHNICAL DATA

BxH mm

AQNA 150x150

AQNA 225x225

AQNA 300x300

AQNA 375x375

AQNA 450x450

AQNA 600x600

A

k

[m

2

]

No. Vie

N. way

Q [m

3

/h]

min

max

100

210

200

460

360

810

570

1270

830

1850

1510

3370

L

WA

[dB(A)]

X

(0,25)

[m]

Dp

t

[Pa]

min

max

10

50

10

50

10

50

10

50

10

50

10

50

0,0094

4

0,0194

4

0,0332

4

0,0511

4

0,0729

4

0,1284

4

min

< 20

< 20

< 20

< 20

< 20

24

max

min

max

29

0,80

3,99

34

0,92

4,61

39

1,03

5,14

42

1,12

5,60

45

1,20

6,01

50

1,35

6,73
