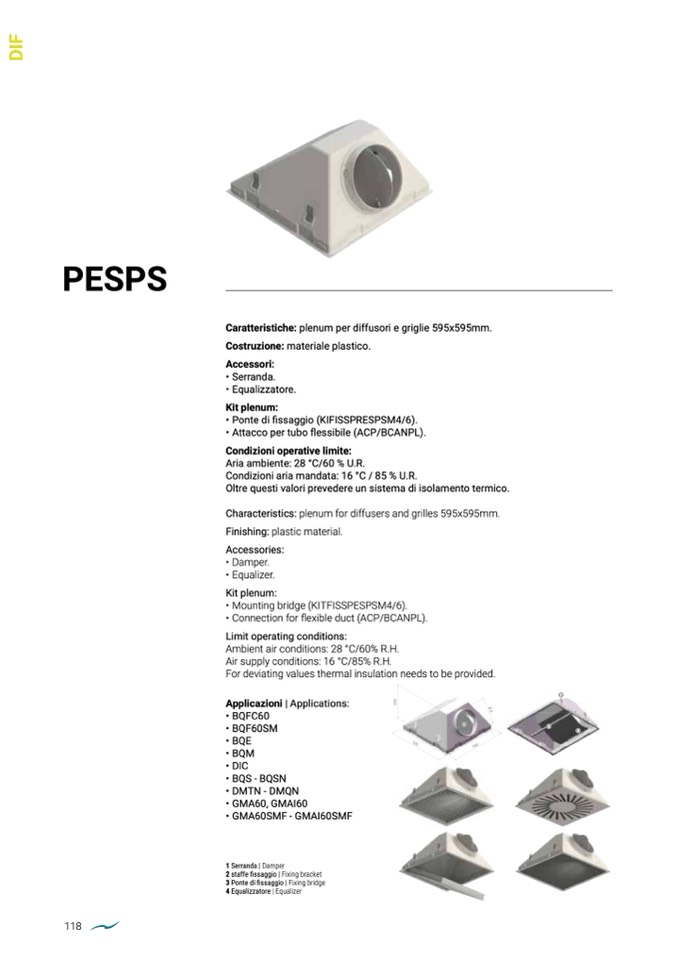

PESPS

118

Caratteristiche: plenum per diffusori e griglie 595x595mm.

Costruzione: materiale plastico.

Accessori:

• Serranda.

• Equalizzatore.

Kit plenum:

• Ponte di

fissaggio (KIFISSPRESPSM4/6).

• Attacco per tubo flessibile (ACP/BCANPL).

Condizioni operative limite:

Aria ambiente: 28 °C/60 % U.R.

Condizioni aria mandata: 16 °C / 85 % U.R.

Oltre questi valori prevedere un sistema di isolamento termico.

Characteristics: plenum for diffusers and grilles 595x595mm.

Finishing: plastic material.

Accessories:

• Damper.

• Equalizer.

Kit plenum:

• Mounting bridge (KITFISSPESPSM4/6).

• Connection for flexible duct (ACP/BCANPL).

Limit operating conditions:

Ambient air conditions: 28 °C/60% R.H.

Air supply conditions: 16 °C/85% R.H.

For deviating values thermal insulation needs to be provided.

Applicazioni | Applications:

• BQFC60

• BQF60SM

• BQE

• BQM

• DIC

• BQS - BQSN

• DMTN - DMQN

• GMA60, GMAI60

• GMA60SMF - GMAI60SMF

1 Serranda | Damper

2 staffe

fissaggio | Fixing bracket

3 Ponte di

fissaggio | Fixing bridge

4 Equalizzatore | Equalizer

1

2

3

4

2

9

5

D

I

F

Ø

D

5

9

0

5

9

0
