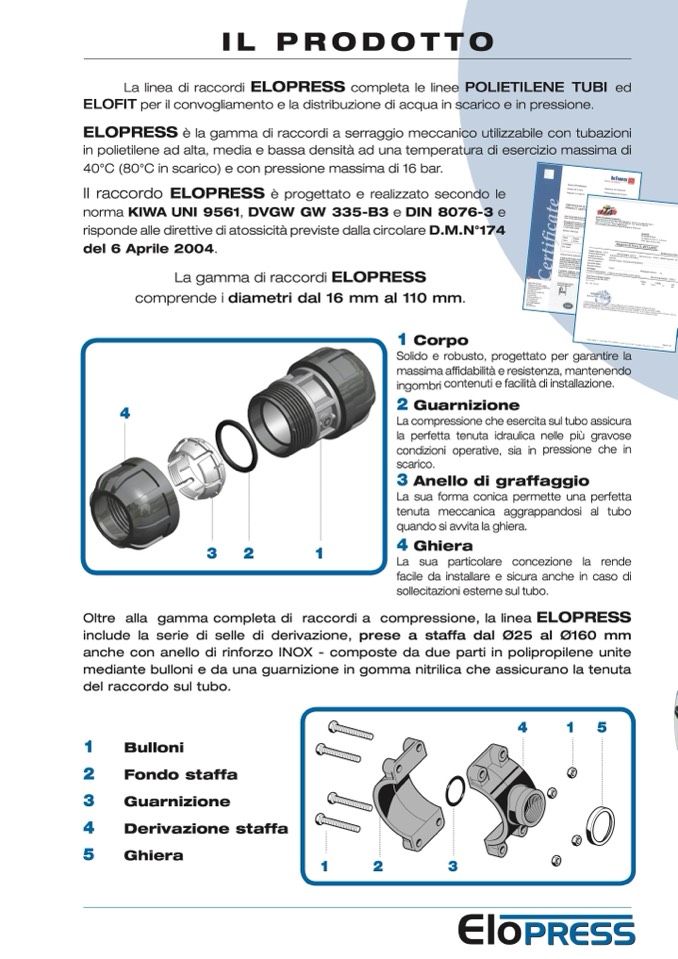

iL Prodotto
La linea di raccordi ELOPRESS completa le linee POLIETILENE TUBI ed
ELOFIT per il convogliamento e la distribuzione di acqua in scarico e in pressione.
ELOPRESS è la gamma di raccordi a serraggio meccanico utilizzabile con tubazioni
in polietilene ad alta, media e bassa densità ad una temperatura di esercizio massima di
40°C (80°C in scarico) e con pressione massima di 16 bar.
Il raccordo ELOPRESS è progettato e realizzato secondo le
norma KIWA UNI 9561, DVGW GW 335-B3 e DIN 8076-3 e
risponde alle direttive di atossicità previste dalla circolare D.M.N°174
del 6 Aprile 2004.
La gamma di raccordi ELOPRESS
comprende i diametri dal 16 mm al 110 mm.
4
1 Corpo
Solido e robusto, progettato per garantire la
massima affidabilità e resistenza, mantenendo
ingombri contenuti e facilità di installazione.
2 Guarnizione
La compressione che esercita sul tubo assicura
la perfetta tenuta idraulica nelle più gravose
condizioni operative, sia in pressione che in
scarico.
3 Anello di graffaggio
La sua forma conica permette una perfetta
tenuta meccanica aggrappandosi al tubo
quando si avvita la ghiera.
4 Ghiera
La sua particolare concezione la rende
facile da installare e sicura anche in caso di
sollecitazioni esterne sul tubo.
1
Bulloni
2
Fondo staffa
3
Guarnizione
4
Derivazione staffa
5
Ghiera
1
2
3
3
2
1
Oltre alla gamma completa di raccordi a compressione, la linea ELOPRESS
include la serie di selle di derivazione, prese a staffa dal Ø25 al Ø160 mm
anche con anello di rinforzo INOX - composte da due parti in polipropilene unite
mediante bulloni e da una guarnizione in gomma nitrilica che assicurano la tenuta
del raccordo sul tubo.
4
1
5
