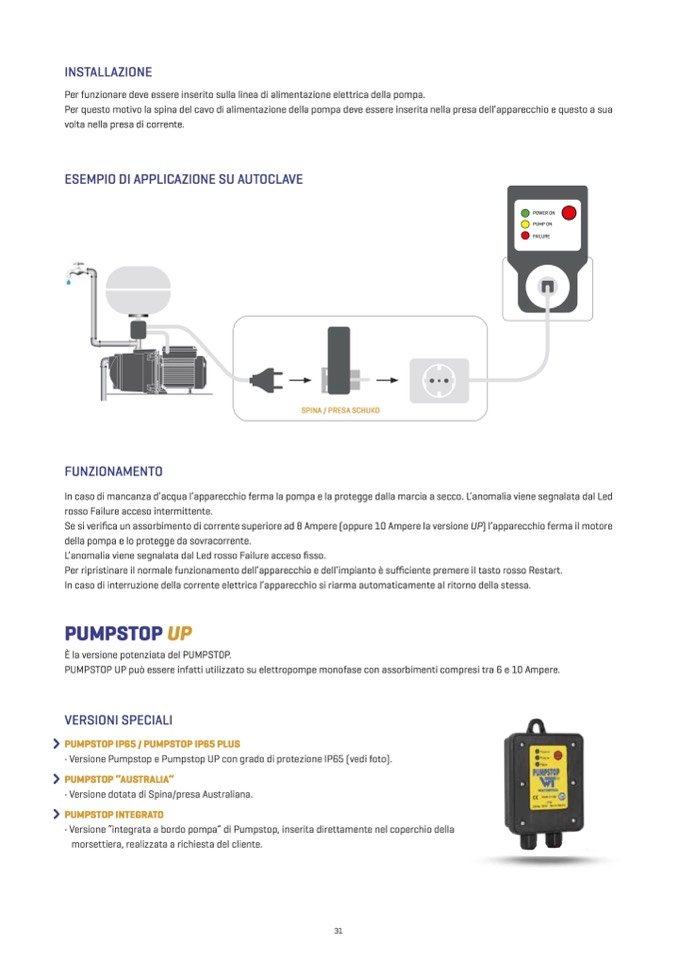

INSTALLAZIONE

Per funzionare deve essere inserito sulla linea di alimentazione elettrica della pompa.

Per questo motivo la spina del cavo di alimentazione della pompa deve essere inserita nella presa dell’apparecchio e questo a sua

volta nella presa di corrente.

ESEMPIO DI APPLICAZIONE SU AUTOCLAVE

SPINA / PRESA SCHUKO

FUNZIONAMENTO

In caso di mancanza d’acqua l’apparecchio ferma la pompa e la protegge dalla marcia a secco. L’anomalia viene segnalata dal Led

rosso Failure acceso intermittente.

Se si verifica un assorbimento di corrente superiore ad 8 Ampere (oppure 10 Ampere la versione UP) l’apparecchio ferma il motore

della pompa e lo protegge da sovracorrente.

L’anomalia viene segnalata dal Led rosso Failure acceso fisso.

Per ripristinare il normale funzionamento dell’apparecchio e dell’impianto è sufficiente premere il tasto rosso Restart.

In caso di interruzione della corrente elettrica l’apparecchio si riarma automaticamente al ritorno della stessa.

PUMPSTOP UP

È la versione potenziata del PUMPSTOP.

PUMPSTOP UP può essere infatti utilizzato su elettropompe monofase con assorbimenti compresi tra 6 e 10 Ampere.

VERSIONI SPECIALI

PUMPSTOP IP65 / PUMPSTOP IP65 PLUS

• Versione Pumpstop e Pumpstop UP con grado di protezione IP65 (vedi foto).

PUMPSTOP “AUSTRALIA”

• Versione dotata di Spina/presa Australiana.

PUMPSTOP INTEGRATO

• Versione “integrata a bordo pompa” di Pumpstop, inserita direttamente nel coperchio della

morsettiera, realizzata a richiesta del cliente.

31

POWER ON

PUMP ON

FAILURE
