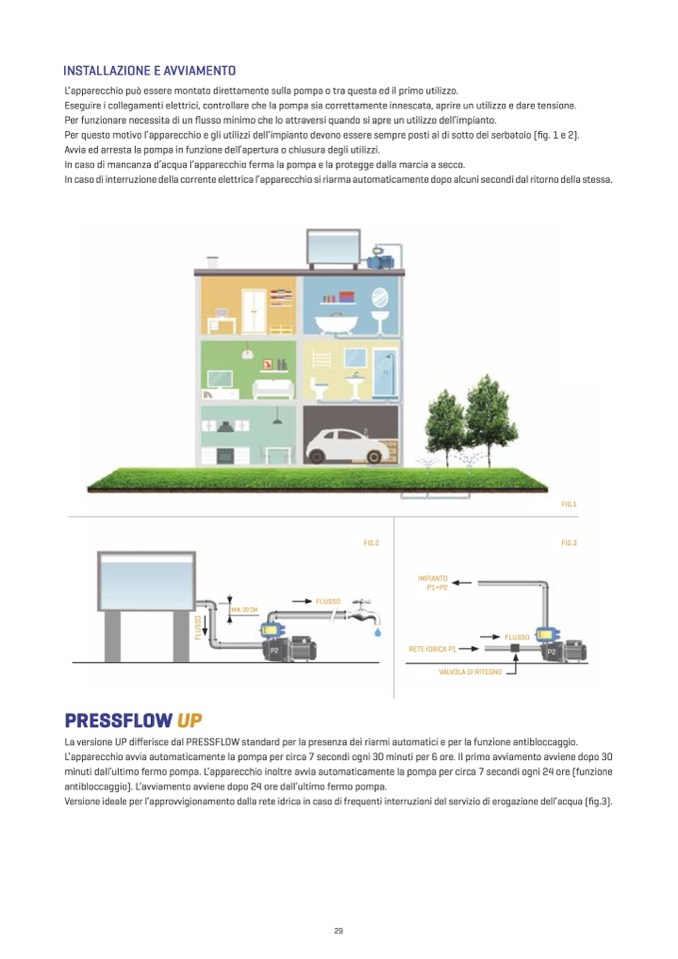

INSTALLAZIONE E AVVIAMENTO
L’apparecchio può essere montato direttamente sulla pompa o tra questa ed il primo utilizzo.
Eseguire i collegamenti elettrici, controllare che la pompa sia correttamente innescata, aprire un utilizzo e dare tensione.
Per funzionare necessita di un flusso minimo che lo attraversi quando si apre un utilizzo dell’impianto.
Per questo motivo l’apparecchio e gli utilizzi dell’impianto devono essere sempre posti al di sotto del serbatoio (fig. 1 e 2).
Avvia ed arresta la pompa in funzione dell’apertura o chiusura degli utilizzi.
In caso di mancanza d’acqua l’apparecchio ferma la pompa e la protegge dalla marcia a secco.
In caso di interruzione della corrente elettrica l’apparecchio si riarma automaticamente dopo alcuni secondi dal ritorno della stessa.
FIG.2
FIG.1
FIG.3
MIN. 20 CM
P2
FLUSSO
RETE IDRICA P1
FLUSSO
P2
VALVOLA DI RITEGNO
PRESSFLOW UP
La versione UP differisce dal PRESSFLOW standard per la presenza dei riarmi automatici e per la funzione antibloccaggio.
L’apparecchio avvia automaticamente la pompa per circa 7 secondi ogni 30 minuti per 6 ore. Il primo avviamento avviene dopo 30
minuti dall’ultimo fermo pompa. L’apparecchio inoltre avvia automaticamente la pompa per circa 7 secondi ogni 24 ore (funzione
antibloccaggio). L’avviamento avviene dopo 24 ore dall’ultimo fermo pompa.
Versione ideale per l’approvvigionamento dalla rete idrica in caso di frequenti interruzioni del servizio di erogazione dell’acqua (fig.3).
29
IMPIANTO
P1+P2
F
L
U
S
S
O
