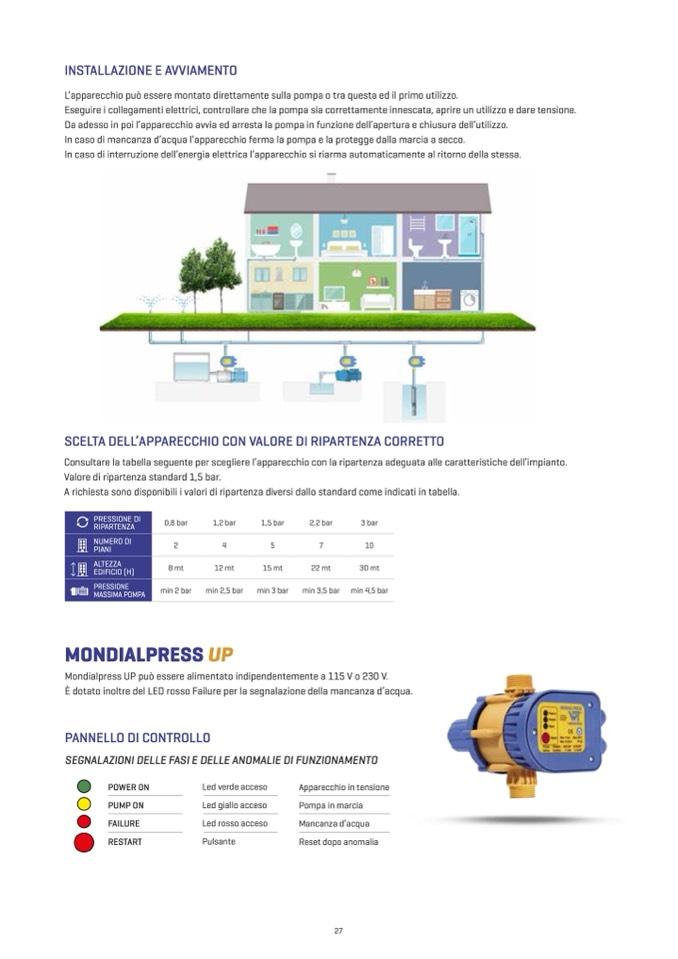

INSTALLAZIONE E AVVIAMENTO

L’apparecchio può essere montato direttamente sulla pompa o tra questa ed il primo utilizzo.

Eseguire i collegamenti elettrici, controllare che la pompa sia correttamente innescata, aprire un utilizzo e dare tensione.

Da adesso in poi l’apparecchio avvia ed arresta la pompa in funzione dell’apertura e chiusura dell’utilizzo.

In caso di mancanza d’acqua l’apparecchio ferma la pompa e la protegge dalla marcia a secco.

In caso di interruzione dell’energia elettrica l’apparecchio si riarma automaticamente al ritorno della stessa.

SCELTA DELL’APPARECCHIO CON VALORE DI RIPARTENZA CORRETTO

Consultare la tabella seguente per scegliere l’apparecchio con la ripartenza adeguata alle caratteristiche dell’impianto.

Valore di ripartenza standard 1,5 bar.

A richiesta sono disponibili i valori di ripartenza diversi dallo standard come indicati in tabella.

0,8 bar

1,2 bar

1,5 bar

2,2 bar

3 bar

2

4

5

7

10

8mt

12mt

15mt

22mt

30mt

min2bar

min2,5bar

min3bar

min3,5bar min4,5bar

MONDIALPRESS UP

Mondialpress UP può essere alimentato indipendentemente a 115 V o 230 V.

È dotato inoltre del LED rosso Failure per la segnalazione della mancanza d’acqua.

PANNELLO DI CONTROLLO

SEGNALAZIONI DELLE FASI E DELLE ANOMALIE DI FUNZIONAMENTO

PRESSIONE DI

RIPARTENZA

NUMERO DI

PIANI

ALTEZZA

EDIFICIO (H)

PRESSIONE

MASSIMA POMPA

POWER ON

PUMP ON

FAILURE

RESTART

Led verde acceso

Led giallo acceso

Led rosso acceso

Pulsante

Apparecchio in tensione

Pompa in marcia

Mancanza d’acqua

Reset dopo anomalia
