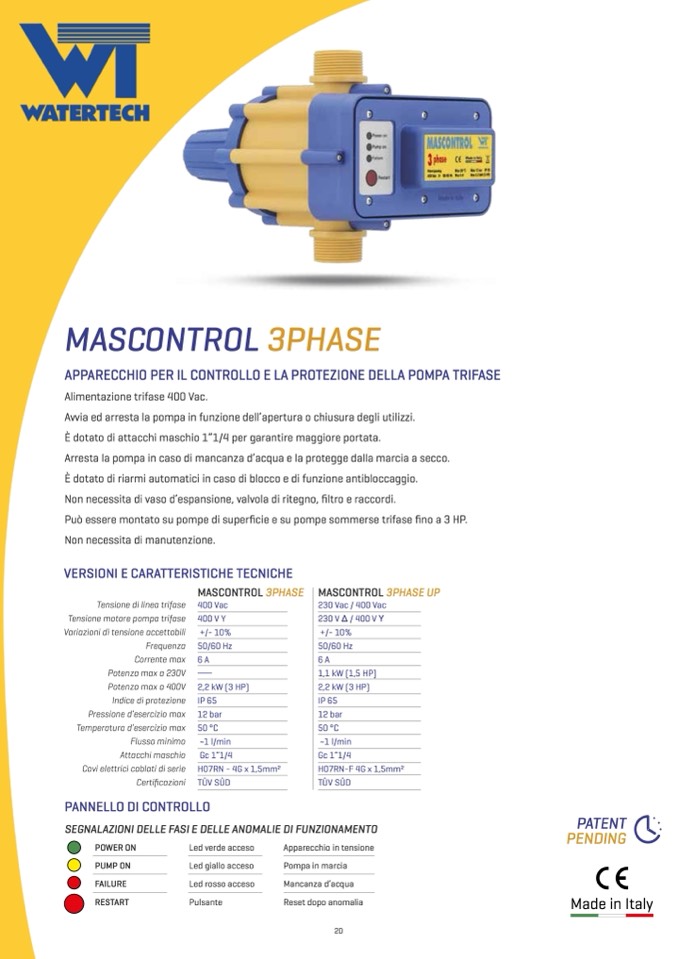

MASCONTROL 3PHASE

APPARECCHIO PER IL CONTROLLO E LA PROTEZIONE DELLA POMPA TRIFASE

Alimentazione trifase 400 Vac.

Avvia ed arresta la pompa in funzione dell’apertura o chiusura degli utilizzi.

È dotato di attacchi maschio 1”1/4 per garantire maggiore portata.

Arresta la pompa in caso di mancanza d’acqua e la protegge dalla marcia a secco.

È dotato di riarmi automatici in caso di blocco e di funzione antibloccaggio.

Non necessita di vaso d’espansione, valvola di ritegno, filtro e raccordi.

Può essere montato su pompe di super

ficie e su pompe sommerse trifase fino a 3 HP.

Non necessita di manutenzione.

VERSIONI E CARATTERISTICHE TECNICHE

Tensione di linea trifase

Tensione motore pompa trifase

Variazioni di tensione accettabili

Frequenza

Corrente max

Potenza max a 230V

Potenza max a 400V

Indice di protezione

Pressione d’esercizio max

Temperatura d’esercizio max

Flusso minimo

Attacchi maschio

Cavi elettrici cablati di serie

Certificazioni

MASCONTROL 3PHASE

400 Vac

400 V Y

+/- 10%

50/60 Hz

6A

2,2 kW (3 HP)

IP 65

12 bar

50 °C

~1 l/min

Gc 1”1/4

H07RN - 4G x 1,5mm2

TÜV SÜD

MASCONTROL 3PHASE UP

230 Vac / 400 Vac

230 V Δ / 400 V Ү

+/- 10%

50/60 Hz

6A

1,1 kW (1,5 HP)

2,2 kW (3 HP)

IP 65

12 bar

50 °C

~1 l/min

Gc 1”1/4

H07RN-F 4G x 1,5mm2

TÜV SÜD

PANNELLO DI CONTROLLO

PATENT

SEGNALAZIONI DELLE FASI E DELLE ANOMALIE DI FUNZIONAMENTO

PENDING

POWER ON

PUMP ON

FAILURE

RESTART

Led verde acceso

Led giallo acceso

Led rosso acceso

Pulsante

Apparecchio in tensione

Pompa in marcia

Mancanza d’acqua

Reset dopo anomalia

Made in Italy
