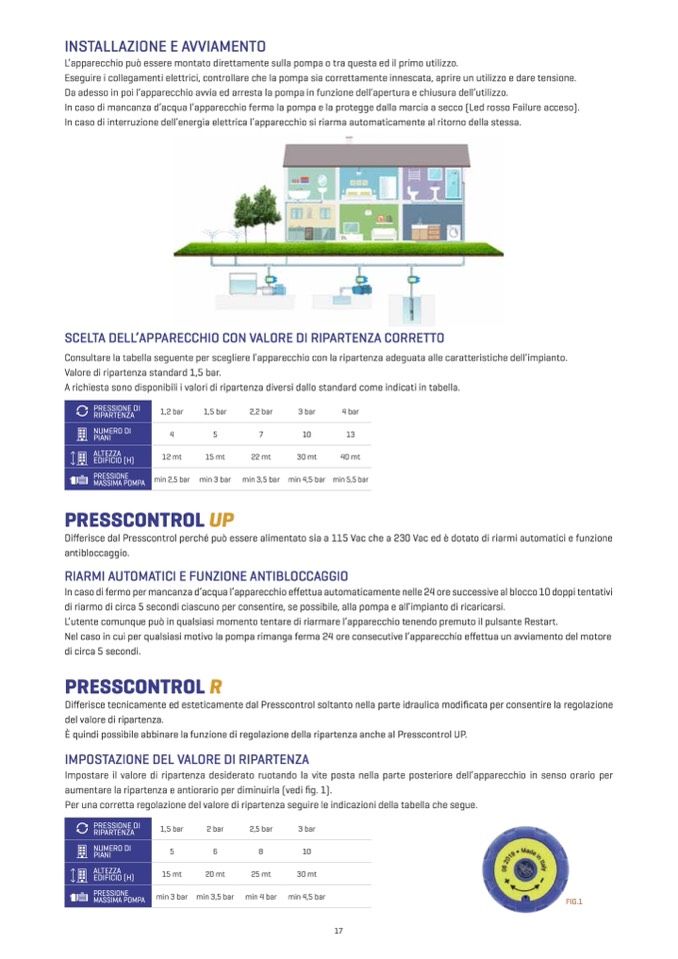

INSTALLAZIONE E AVVIAMENTO
L’apparecchio può essere montato direttamente sulla pompa o tra questa ed il primo utilizzo.
Eseguire i collegamenti elettrici, controllare che la pompa sia correttamente innescata, aprire un utilizzo e dare tensione.
Da adesso in poi l’apparecchio avvia ed arresta la pompa in funzione dell’apertura e chiusura dell’utilizzo.
In caso di mancanza d’acqua l’apparecchio ferma la pompa e la protegge dalla marcia a secco (Led rosso Failure acceso).
In caso di interruzione dell’energia elettrica l’apparecchio si riarma automaticamente al ritorno della stessa.
SCELTA DELL’APPARECCHIO CON VALORE DI RIPARTENZA CORRETTO
Consultare la tabella seguente per scegliere l’apparecchio con la ripartenza adeguata alle caratteristiche dell’impianto.
Valore di ripartenza standard 1,5 bar.
A richiesta sono disponibili i valori di ripartenza diversi dallo standard come indicati in tabella.
1,2bar
1,5bar
2,2bar
3bar
4bar
4
5
7
10
13
12mt
15mt
22mt
30mt
40mt
min 2,5 bar min 3 bar min 3,5 bar min 4,5 bar min 5,5 bar
PRESSCONTROL UP
Differisce dal Presscontrol perché può essere alimentato sia a 115 Vac che a 230 Vac ed è dotato di riarmi automatici e funzione
antibloccaggio.
RIARMI AUTOMATICI E FUNZIONE ANTIBLOCCAGGIO
In caso di fermo per mancanza d’acqua l’apparecchio effettua automaticamente nelle 24 ore successive al blocco 10 doppi tentativi
di riarmo di circa 5 secondi ciascuno per consentire, se possibile, alla pompa e all’impianto di ricaricarsi.
L’utente comunque può in qualsiasi momento tentare di riarmare l’apparecchio tenendo premuto il pulsante Restart.
Nel caso in cui per qualsiasi motivo la pompa rimanga ferma 24 ore consecutive l’apparecchio effettua un avviamento del motore
di circa 5 secondi.
PRESSCONTROL R
Differisce tecnicamente ed esteticamente dal Presscontrol soltanto nella parte idraulica modificata per consentire la regolazione
del valore di ripartenza.
È quindi possibile abbinare la funzione di regolazione della ripartenza anche al Presscontrol UP.
IMPOSTAZIONE DEL VALORE DI RIPARTENZA
Impostare il valore di ripartenza desiderato ruotando la vite posta nella parte posteriore dell’apparecchio in senso orario per
aumentare la ripartenza e antiorario per diminuirla (vedi fig. 1).
Per una corretta regolazione del valore di ripartenza seguire le indicazioni della tabella che segue.
PRESSIONE DI
RIPARTENZA
NUMERO DI
PIANI
ALTEZZA
EDIFICIO (H)
PRESSIONE
MASSIMA POMPA
PRESSIONE DI
RIPARTENZA
1,5 bar
2 bar
2,5 bar
3 bar
5
6
8
10
15mt
20mt
25mt
30mt
min3bar min3,5bar min4bar min4,5bar
FIG.1
NUMERO DI
PIANI
ALTEZZA
EDIFICIO (H)
PRESSIONE
MASSIMA POMPA
17
