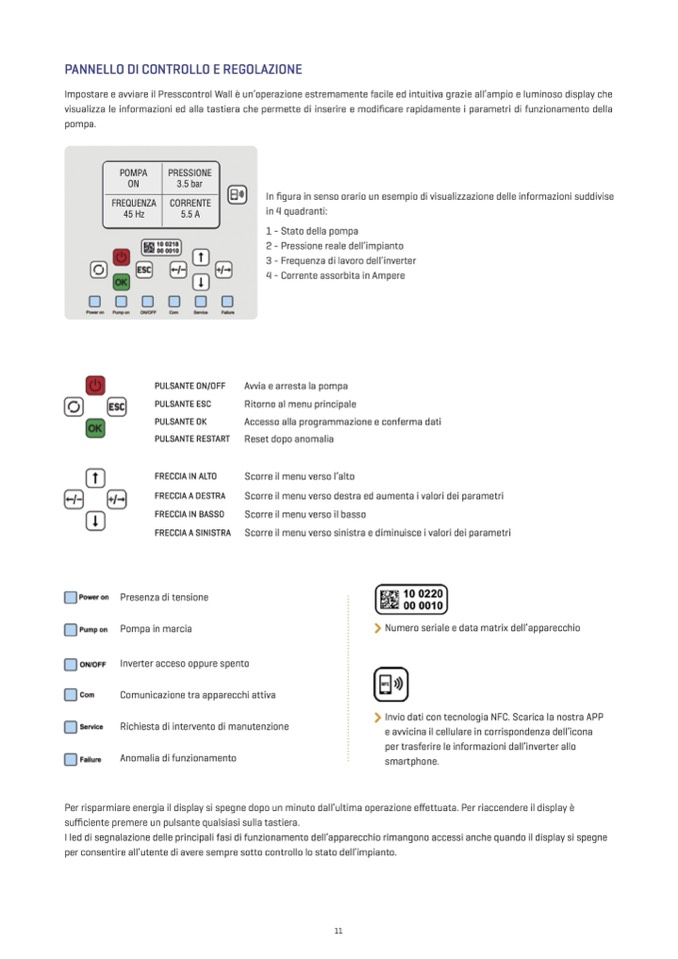

PANNELLO DI CONTROLLO E REGOLAZIONE

Impostare e avviare il Presscontrol Wall è un’operazione estremamente facile ed intuitiva grazie all’ampio e luminoso display che

visualizza le informazioni ed alla tastiera che permette di inserire e modificare rapidamente i parametri di funzionamento della

pompa.

POMPA

ON

FREQUENZA

45 Hz

PRESSIONE

3.5 bar

CORRENTE

5.5 A

In figura in senso orario un esempio di visualizzazione delle informazioni suddivise

in 4 quadranti:

1 - Stato della pompa

2 - Pressione reale dell’impianto

3 - Frequenza di lavoro dell’inverter

4 - Corrente assorbita in Ampere

Avvia e arresta la pompa

Ritorno al menu principale

Accesso alla programmazione e conferma dati

Reset dopo anomalia

Numero seriale e data matrix dell’apparecchio

Invio dati con tecnologia NFC. Scarica la nostra APP

e avvicina il cellulare in corrispondenza dell’icona

per trasferire le informazioni dall’inverter allo

smartphone.

PULSANTE ON/OFF

PULSANTE ESC

PULSANTE OK

PULSANTE RESTART

FRECCIA IN ALTO

Scorre il menu verso l’alto

FRECCIA A DESTRA

Scorre il menu verso destra ed aumenta i valori dei parametri

FRECCIA IN BASSO

Scorre il menu verso il basso

FRECCIA A SINISTRA

Scorre il menu verso sinistra e diminuisce i valori dei parametri

Presenza di tensione

Pompa in marcia

Inverter acceso oppure spento

Comunicazione tra apparecchi attiva

Richiesta di intervento di manutenzione

Anomalia di funzionamento

Per risparmiare energia il display si spegne dopo un minuto dall’ultima operazione effettuata. Per riaccendere il display è

sufficiente premere un pulsante qualsiasi sulla tastiera.

I led di segnalazione delle principali fasi di funzionamento dell’apparecchio rimangono accessi anche quando il display si spegne

per consentire all’utente di avere sempre sotto controllo lo stato dell’impianto.
