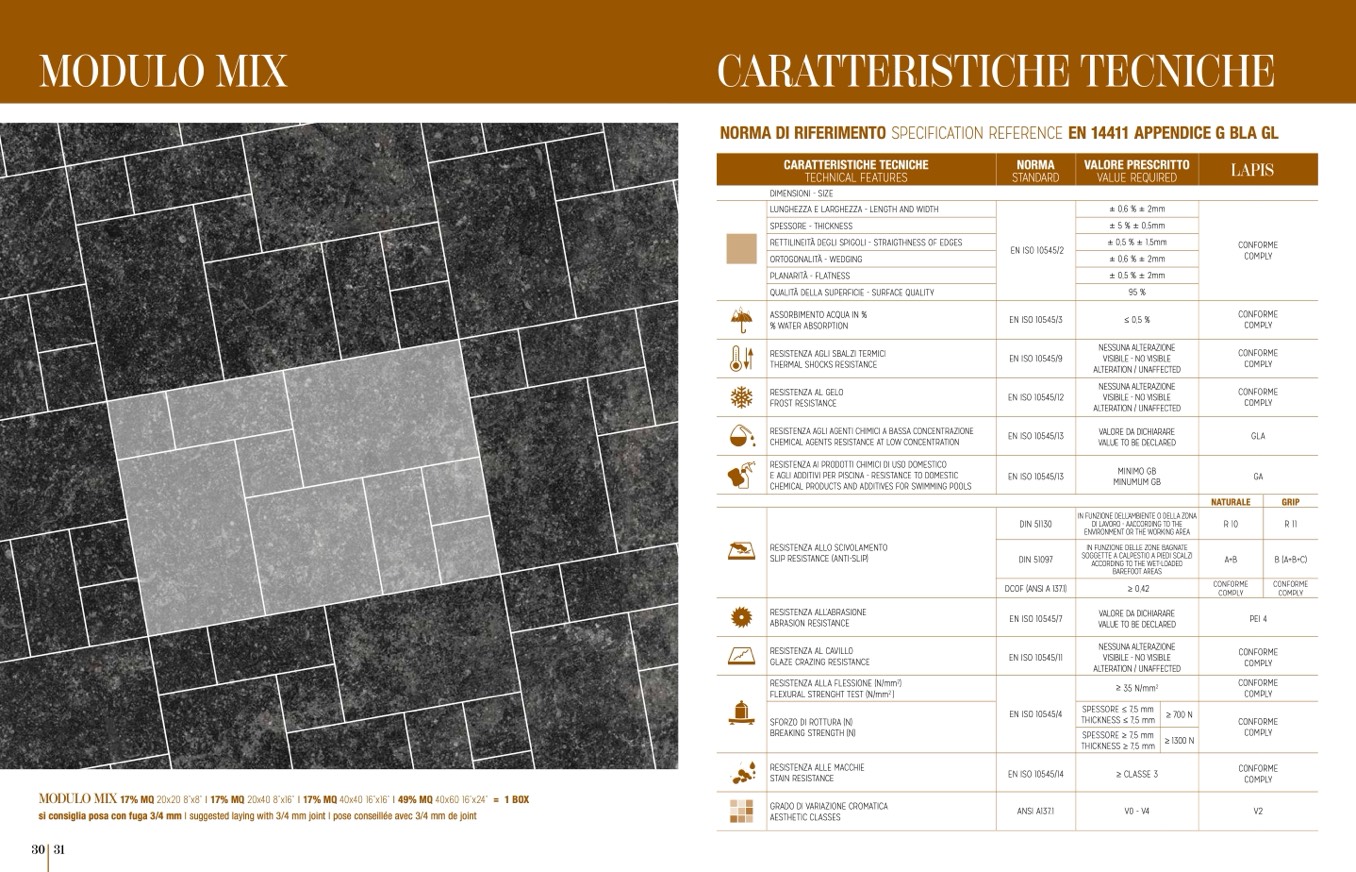

MODULO MIX
CARATTERISTICHE TECNICHE
NORMA DI RIFERIMENTO SPECIFICATION REFERENCE EN 14411 APPENDICE G BLA GL
CARATTERISTICHE TECNICHE
TECHNICAL FEATURES
NORMA
STANDARD
VALORE PRESCRITTO
VALUE REQUIRED
LAPIS
DIMENSIONI - SIZE
LUNGHEZZA E LARGHEZZA - LENGTH AND WIDTH
EN ISO 10545/2
± 0,6 % ± 2mm
SPESSORE - THICKNESS
± 5 % ± 0,5mm
RETTILINEITÀ DEGLI SPIGOLI - STRAIGTHNESS OF EDGES
± 0,5 % ± 1,5mm
ORTOGONALITÀ - WEDGING
± 0,6 % ± 2mm
PLANARITÀ - FLATNESS
± 0,5 % ± 2mm
QUALITÀ DELLA SUPERFICIE - SURFACE QUALITY
95 %
ASSORBIMENTO ACQUA IN %
% WATER ABSORPTION
EN ISO 10545/3
≤ 0,5 %
RESISTENZA AGLI SBALZI TERMICI
THERMAL SHOCKS RESISTANCE
EN ISO 10545/9
NESSUNA ALTERAZIONE
VISIBILE - NO VISIBLE
ALTERATION / UNAFFECTED
RESISTENZA AL GELO
FROST RESISTANCE
EN ISO 10545/12
NESSUNA ALTERAZIONE
VISIBILE - NO VISIBLE
ALTERATION / UNAFFECTED
RESISTENZA AGLI AGENTI CHIMICI A BASSA CONCENTRAZIONE
CHEMICAL AGENTS RESISTANCE AT LOW CONCENTRATION
EN ISO 10545/13
VALORE DA DICHIARARE
VALUE TO BE DECLARED
RESISTENZA AI PRODOTTI CHIMICI DI USO DOMESTICO
E AGLI ADDITIVI PER PISCINA - RESISTANCE TO DOMESTIC
CHEMICAL PRODUCTS AND ADDITIVES FOR SWIMMING POOLS
EN ISO 10545/13
MINIMO GB
MINUMUM GB
CONFORME
COMPLY
CONFORME
COMPLY
CONFORME
COMPLY
CONFORME
COMPLY
GLA
GA
GRIP
R 11
B (A+B+C)
CONFORME
COMPLY
PEI 4
CONFORME
COMPLY
CONFORME
COMPLY
CONFORME
COMPLY
CONFORME
COMPLY
NATURALE
R 10
A+B
CONFORME
COMPLY
DIN 51130
IN FUNZIONE DELL’AMBIENTE O DELLA ZONA
DI LAVORO - AACCORDING TO THE
ENVIRONMENT OR THE WORKING AREA
RESISTENZA ALLO SCIVOLAMENTO
SLIP RESISTANCE (ANTI-SLIP)
DIN 51097
IN FUNZIONE DELLE ZONE BAGNATE
SOGGETTE A CALPESTIO A PIEDI SCALZI
ACCORDING TO THE WET-LOADED
BAREFOOT AREAS
DCOF (ANSI A 137.1)
≥ 0,42
RESISTENZA ALL’ABRASIONE
ABRASION RESISTANCE
EN ISO 10545/7
VALORE DA DICHIARARE
VALUE TO BE DECLARED
RESISTENZA AL CAVILLO
GLAZE CRAZING RESISTANCE
EN ISO 10545/11
NESSUNA ALTERAZIONE
VISIBILE - NO VISIBLE
ALTERATION / UNAFFECTED
RESISTENZA ALLA FLESSIONE (N/mm
2
)
FLEXURAL STRENGHT TEST (N/mm
2
)
≥ 35 N/mm
2
SFORZO DI ROTTURA (N)
BREAKING STRENGTH (N)
EN ISO 10545/4
SPESSORE ≤ 7,5 mm
THICKNESS ≤ 7,5 mm
≥700N
SPESSORE ≥ 7,5 mm
THICKNESS ≥ 7,5 mm
≥1300N
RESISTENZA ALLE MACCHIE
STAIN RESISTANCE
EN ISO 10545/14
≥ CLASSE 3
GRADO DI VARIAZIONE CROMATICA
AESTHETIC CLASSES
ANSI A137.1
V0 - V4
V2
MODULO MIX 17% MQ 20x20 8”x8” I 17% MQ 20x40 8”x16” I 17% MQ 40x40 16”x16” I 49% MQ 40x60 16”x24” = 1 BOX
si consiglia posa con fuga 3/4 mm I suggested laying with 3/4 mm joint I pose conseillée avec 3/4 mm de joint
