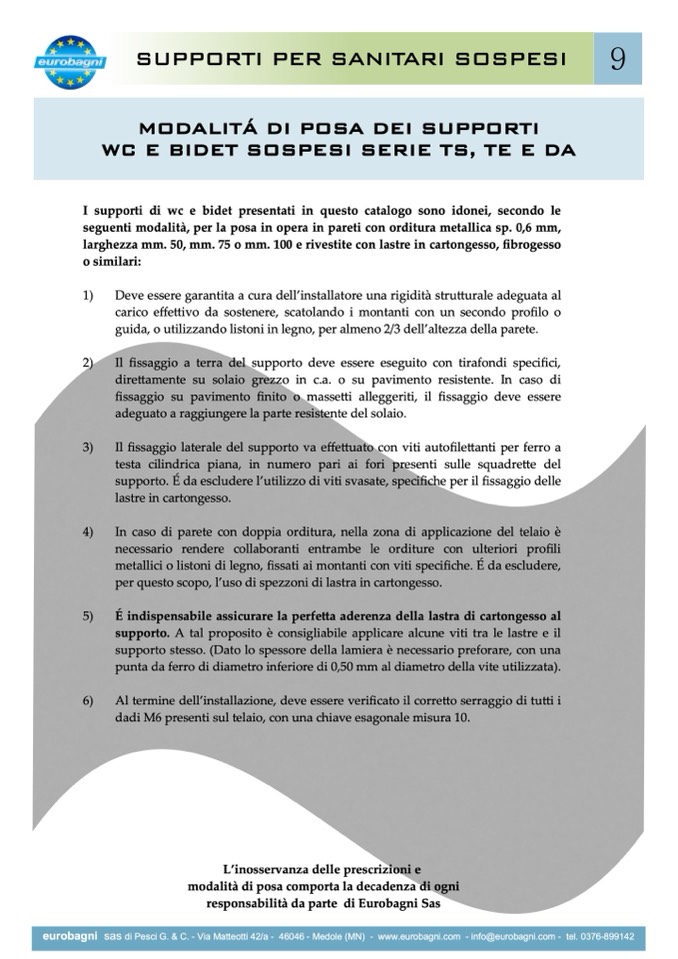

SUPPORTI PER SANITARI SOSPESI

9

MODALITÁ DI POSA DEI SUPPORTI

WC E BIDET SOSPESI SERIE TS, TE E DA

I supporti di wc e bidet presentati in questo catalogo sono idonei, secondo le

seguenti modalità, per la posa in opera in pareti con orditura metallica sp. 0,6 mm,

larghezza mm. 50, mm. 75 o mm. 100 e rivestite con lastre in cartongesso, fibrogesso

o similari:

1)

Deve essere garantita a cura dell’installatore una rigidità strutturale adeguata al

carico effettivo da sostenere, scatolando i montanti con un secondo profilo o

guida, o utilizzando listoni in legno, per almeno 2/3 dell’altezza della parete.

2)

Il fissaggio a terra del supporto deve essere eseguito con tirafondi specifici,

direttamente su solaio grezzo in c.a. o su pavimento resistente. In caso di

fissaggio su pavimento finito o massetti alleggeriti, il fissaggio deve essere

adeguato a raggiungere la parte resistente del solaio.

3)

Il fissaggio laterale del supporto va effettuato con viti autofilettanti per ferro a

testa cilindrica piana, in numero pari ai fori presenti sulle squadrette del

supporto. É da escludere l’utilizzo di viti svasate, specifiche per il fissaggio delle

lastre in cartongesso.

4)

In caso di parete con doppia orditura, nella zona di applicazione del telaio è

necessario rendere collaboranti entrambe le orditure con ulteriori profili

metallici o listoni di legno, fissati ai montanti con viti specifiche. É da escludere,

per questo scopo, l’uso di spezzoni di lastra in cartongesso.

5)

É indispensabile assicurare la perfetta aderenza della lastra di cartongesso al

supporto. A tal proposito è consigliabile applicare alcune viti tra le lastre e il

supporto stesso. (Dato lo spessore della lamiera è necessario preforare, con una

punta da ferro di diametro inferiore di 0,50 mm al diametro della vite utilizzata).

6)

Al termine dell’installazione, deve essere verificato il corretto serraggio di tutti i

dadi M6 presenti sul telaio, con una chiave esagonale misura 10.

L’inosservanza delle prescrizioni e

modalità di posa comporta la decadenza di ogni

responsabilità da parte di Eurobagni Sas
