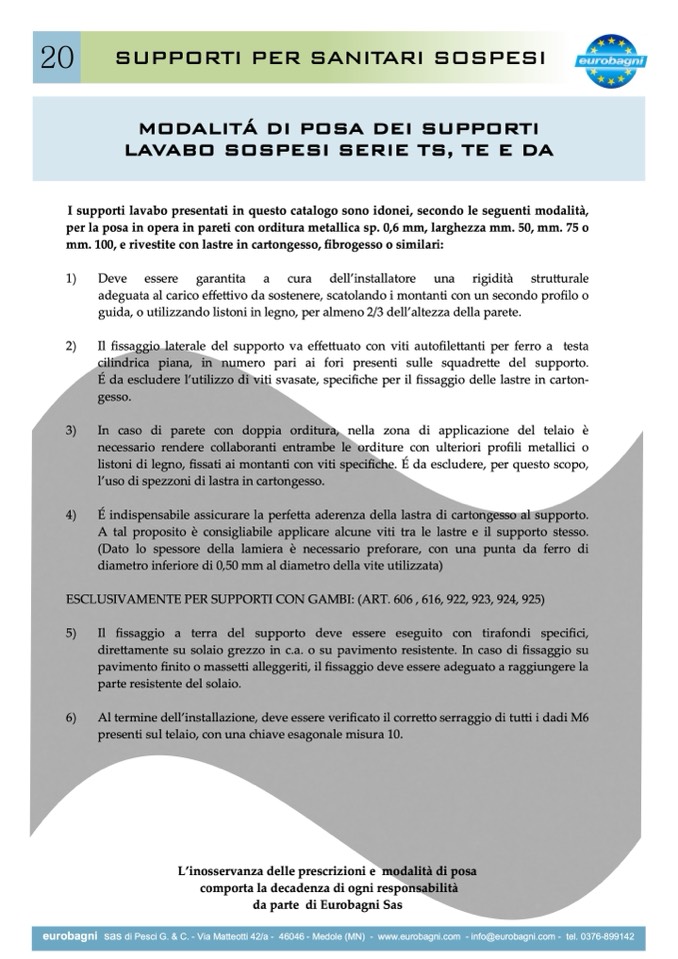

SUPPORTI PER SANITARI SOSPESI
MODALITÁ DI POSA DEI SUPPORTI
LAVABO SOSPESI SERIE TS, TE E DA
I supporti lavabo presentati in questo catalogo sono idonei, secondo le seguenti modalità,
per la posa in opera in pareti con orditura metallica sp. 0,6 mm, larghezza mm. 50, mm. 75 o
mm. 100, e rivestite con lastre in cartongesso, fibrogesso o similari:
1)
Deve
essere
garantita
a
cura
dell’installatore
una
rigidità
strutturale
adeguata al carico effettivo da sostenere, scatolando i montanti con un secondo profilo o
guida, o utilizzando listoni in legno, per almeno 2/3 dell’altezza della parete.
2)
Il fissaggio laterale del supporto va effettuato con viti autofilettanti per ferro a testa
cilindrica piana, in numero pari ai fori presenti sulle squadrette del supporto.
É da escludere l’utilizzo di viti svasate, specifiche per il fissaggio delle lastre in carton-
gesso.
3)
In caso di parete con doppia orditura, nella zona di applicazione del telaio è
necessario rendere collaboranti entrambe le orditure con ulteriori pro
fili metallici o
listoni di legno, fissati ai montanti con viti specifiche. É da escludere, per questo scopo,
l’uso di spezzoni di lastra in cartongesso.
4)
É indispensabile assicurare la perfetta aderenza della lastra di cartongesso al supporto.
A tal proposito è consigliabile applicare alcune viti tra le lastre e il supporto stesso.
(Dato lo spessore della lamiera è necessario preforare, con una punta da ferro di
diametro inferiore di 0,50 mm al diametro della vite utilizzata)
ESCLUSIVAMENTE PER SUPPORTI CON GAMBI: (ART. 606 , 616, 922, 923, 924, 925)
5)
Il fissaggio a terra del supporto deve essere eseguito con tirafondi specifici,
direttamente su solaio grezzo in c.a. o su pavimento resistente. In caso di
fissaggio su
pavimento finito o massetti alleggeriti, il fissaggio deve essere adeguato a raggiungere la
parte resistente del solaio.
6)
Al termine dell’installazione, deve essere verificato il corretto serraggio di tutti i dadi M6
presenti sul telaio, con una chiave esagonale misura 10.
L’inosservanza delle prescrizioni e modalità di posa
comporta la decadenza di ogni responsabilità
da parte di Eurobagni Sas
