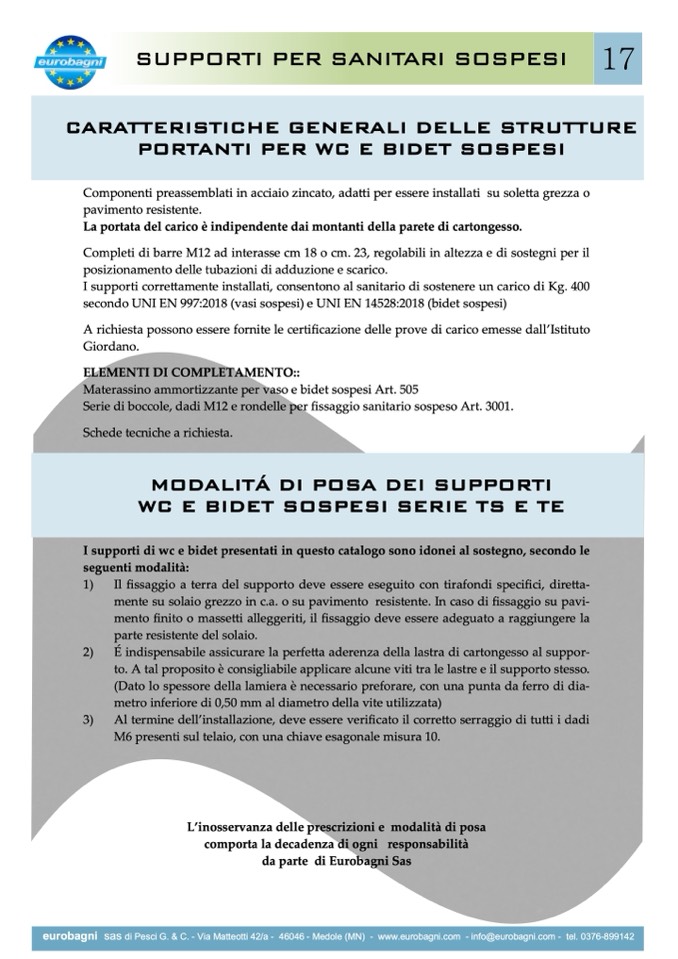

SUPPORTI PER SANITARI SOSPESI
17
CARATTERISTICHE GENERALI DELLE STRUTTURE
PORTANTI PER WC E BIDET SOSPESI
Componenti preassemblati in acciaio zincato, adatti per essere installati su soletta grezza o
pavimento resistente.
La portata del carico è indipendente dai montanti della parete di cartongesso.
Completi di barre M12 ad interasse cm 18 o cm. 23, regolabili in altezza e di sostegni per il
posizionamento delle tubazioni di adduzione e scarico.
I supporti correttamente installati, consentono al sanitario di sostenere un carico di Kg. 400
secondo UNI EN 997:2018 (vasi sospesi) e UNI EN 14528:2018 (bidet sospesi)
A richiesta possono essere fornite le certificazione delle prove di carico emesse dall’Istituto
Giordano.
ELEMENTI DI COMPLETAMENTO::
Materassino ammortizzante per vaso e bidet sospesi Art. 505
Serie di boccole, dadi M12 e rondelle per fissaggio sanitario sospeso Art. 3001.
Schede tecniche a richiesta.
I supporti di wc e bidet presentati in questo catalogo sono idonei al sostegno, secondo le
seguenti modalità:
1)
Il fissaggio a terra del supporto deve essere eseguito con tirafondi specifici, dire
tta-
mente su solaio grezzo in c.a. o su pavimento resistente. In caso di
fissaggio su pavi-
mento finito o massetti alleggeriti, il fissaggio deve essere adeguato a raggiungere la
parte resistente del solaio.
2)
É indispensabile assicurare la perfetta aderenza della lastra di cartongesso al suppor-
to. A tal proposito è consigliabile applicare alcune viti tra le lastre e il supporto stesso.
(Dato lo spessore della lamiera è necessario preforare, con una punta da ferro di dia-
metro inferiore di 0,50 mm al diametro della vite utilizzata)
3)
Al termine dell’installazione, deve essere verificato il corretto serraggio di tutti i dadi
M6 presenti sul telaio, con una chiave esagonale misura 10.
L’inosservanza delle prescrizioni e modalità di posa
comporta la decadenza di ogni responsabilità
da parte di Eurobagni Sas
MODALITÁ DI POSA DEI SUPPORTI
WC E BIDET SOSPESI SERIE TS E TE
