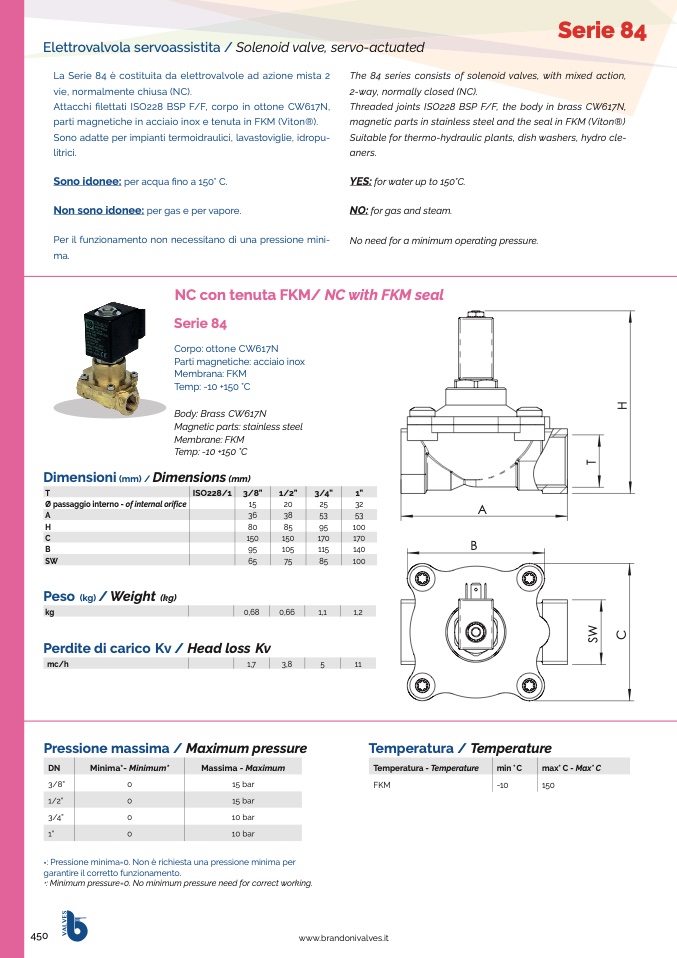

Elettrovalvola servoassistita / Solenoid valve, servo-actuated
Serie 84
La Serie 84 è costituita da elettrovalvole ad azione mista 2
vie, normalmente chiusa (NC).
Attacchi filettati ISO228 BSP F/F, corpo in ottone CW617N,
parti magnetiche in acciaio inox e tenuta in FKM (Viton®).
Sono adatte per impianti termoidraulici, lavastoviglie, idropu-
litrici.
Sono idonee: per acqua fino a 150° C.
Non sono idonee: per gas e per vapore.
Per il funzionamento non necessitano di una pressione mini-
ma.
The 84 series consists of solenoid valves, with mixed action,
2-way, normally closed (NC).
Threaded joints ISO228 BSP F/F, the body in brass CW617N,
magnetic parts in stainless steel and the seal in FKM (Viton®)
Suitable for thermo-hydraulic plants, dish washers, hydro cle-
aners.
YES: for water up to 150°C.
NO: for gas and steam.
No need for a minimum operating pressure.
Corpo: ottone CW617N
Parti magnetiche: acciaio inox
Membrana: FKM
Temp: -10 +150 °C
Body: Brass CW617N
Magnetic parts: stainless steel
Membrane: FKM
Temp: -10 +150 °C
Dimensioni
(mm) /
Dimensions
(mm)
T
Ø passaggio interno - of internal orifice
A
H
C
B
SW
Peso
(kg)
/ Weight
(kg)
kg
ISO228/1
3/8”
1/2”
3/4”
1”
15
20
25
32
36
38
53
53
80
85
95
100
Perdite di carico Kv / Head loss Kv
mc/h
1,7
NC con tenuta FKM/ NC with FKM seal
Serie 84
Pressione massima / Maximum pressure
Temperatura / Temperature
DN
3/8”
1/2”
3/4”
1”
Minima*- Minimum*
0
0
0
0
Massima - Maximum
15 bar
15 bar
10 bar
10 bar
Temperatura - Temperature
FKM
min °C
-10
max° C - Max° C
150
*: Pressione minima=0. Non è richiesta una pressione minima per
garantire il corretto funzionamento.
*: Minimum pressure=0. No minimum pressure need for correct working.
150
95
65
0,68
150
170
105
115
75
85
0,66
1,1
3,8
5
170
140
100
1,2
11
