18

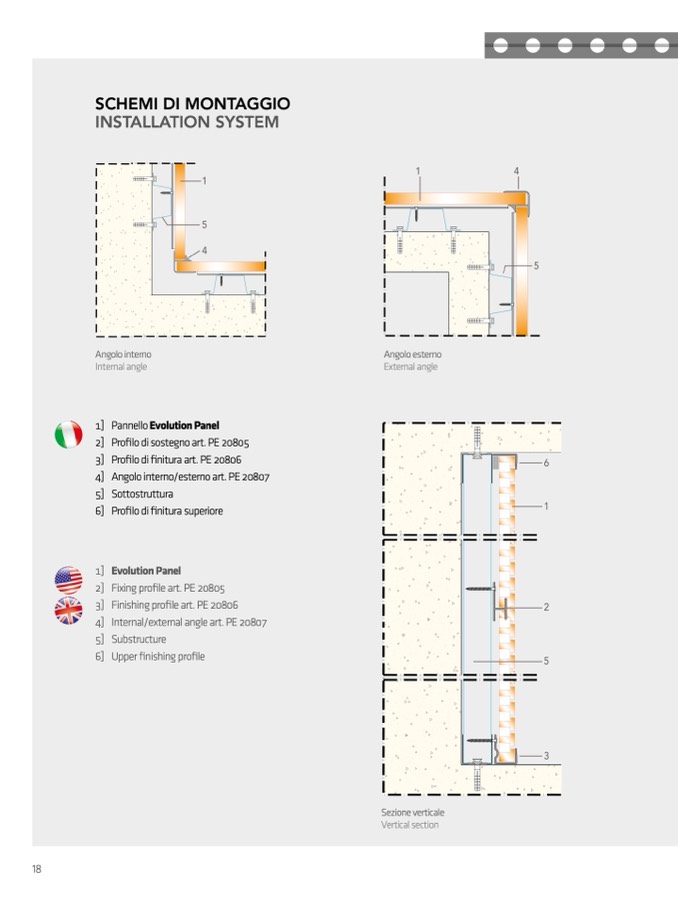

SCHEMI DI MONTAGGIO

INSTALLATION SYSTEM

Angolo interno

Internal angle

1] PannelloEvolutionPanel

2] Profilodisostegnoart.PE20805

3] Profilodifinituraart.PE20806

4] Angolointerno/esternoart.PE20807

5] Sottostruttura

6] Profilodifiniturasuperiore

1] EvolutionPanel

2] Fixingprofileart.PE20805

3] Finishingprofileart.PE20806

4] Internal/externalangleart.PE20807

5] Substructure

6] Upperfinishingprofile

Angolo esterno

External angle

Sezione verticale

Vertical section
