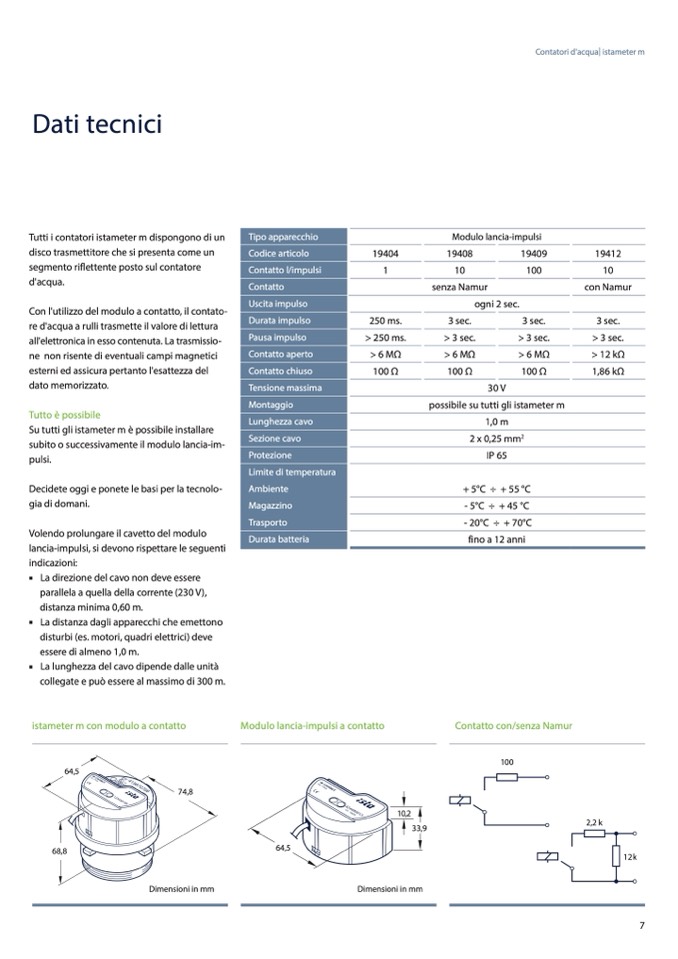

Dati tecnici
Tutti i contatori istameter m dispongono di un
disco trasmettitore che si presenta come un
segmento riflettente posto sul contatore
d'acqua.
Con l'utilizzo del modulo a contatto, il contato-
re d'acqua a rulli trasmette il valore di lettura
all'elettronica in esso contenuta. La trasmissio-
ne non risente di eventuali campi magnetici
esterni ed assicura pertanto l'esattezza del
dato memorizzato.
Tutto è possibile
Su tutti gli istameter m è possibile installare
subito o successivamente il modulo lancia-im-
pulsi.
Decidete oggi e ponete le basi per la tecnolo-
gia di domani.
Volendo prolungare il cavetto del modulo
lancia-impulsi, si devono rispettare le seguenti
indicazioni:
La direzione del cavo non deve essere
parallela a quella della corrente (230 V),
distanza minima 0,60 m.
La distanza dagli apparecchi che emettono
disturbi (es. motori, quadri elettrici) deve
essere di almeno 1,0 m.
La lunghezza del cavo dipende dalle unità
collegate e può essere al massimo di 300 m.
istameter m con modulo a contatto
Modulo lancia-impulsi
ogni 2 sec.
30 V
possibile su tutti gli istameter m
1,0 m
2 x 0,25 mm
2
IP 65
+ 5°C ÷ + 55 °C
- 5°C ÷ + 45 °C
- 20°C ÷ + 70°C
fino a 12 anni
19412
10
con Namur
3 sec.
> 3 sec.
> 12 kΩ
1,86 kΩ
Contatori d'acqua| istameter m
Tipo apparecchio
19404
19408
19409
1
10
100
senza Namur
Codice articolo
Contatto l/impulsi
Contatto
Uscita impulso
250 ms.
3 sec.
3 sec.
> 250 ms.
> 3 sec.
> 3 sec.
> 6 MΩ
> 6 MΩ
> 6 MΩ
100 Ω
100 Ω
100 Ω
Durata impulso
Pausa impulso
Contatto aperto
Contatto chiuso
Tensione massima
Montaggio
Lunghezza cavo
Sezione cavo
Protezione
Limite di temperatura
Ambiente
Magazzino
Trasporto
Durata batteria
64,5
68,8
Modulo lancia-impulsi a contatto
64,5
Contatto con/senza Namur
100
74,8
10,2
33,9
2,2 k
12 k
Dimensioni in mm
Dimensioni in mm
