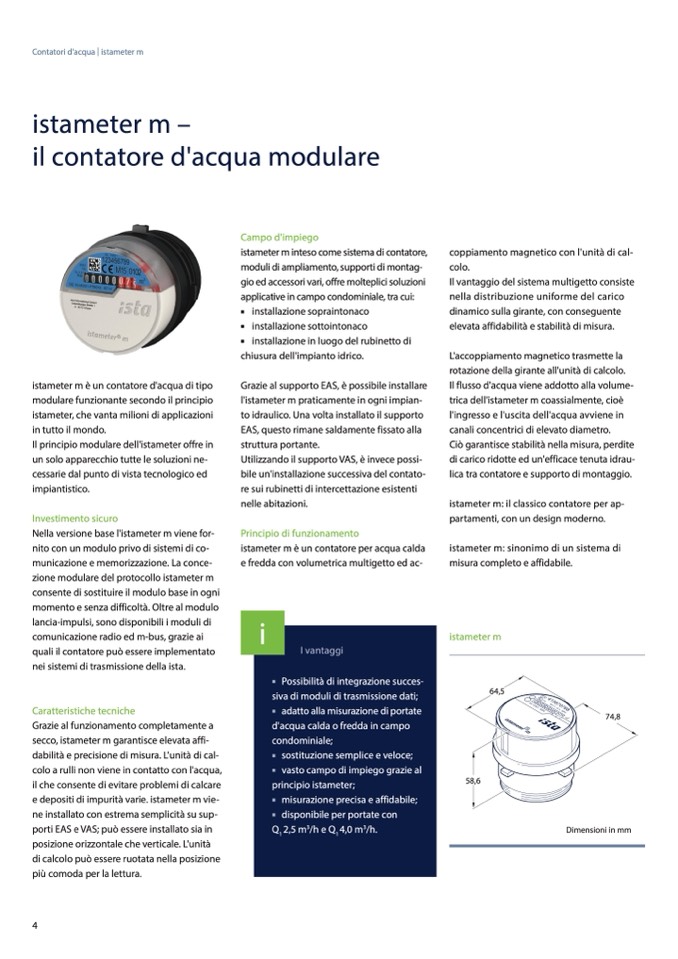

Contatori d'acqua | istameter m
istameter m –
il contatore d'acqua modulare
istameter m è un contatore d'acqua di tipo
modulare funzionante secondo il principio
istameter, che vanta milioni di applicazioni
in tutto il mondo.
Il principio modulare dell'istameter offre in
un solo apparecchio tutte le soluzioni ne-
cessarie dal punto di vista tecnologico ed
impiantistico.
Investimento sicuro
Nella versione base l'istameter m viene for-
nito con un modulo privo di sistemi di co-
municazione e memorizzazione. La conce-
zione modulare del protocollo istameter m
consente di sostituire il modulo base in ogni
momento e senza difficoltà. Oltre al modulo
lancia-impulsi, sono disponibili i moduli di
comunicazione radio ed m-bus, grazie ai
quali il contatore può essere implementato
nei sistemi di trasmissione della ista.
Caratteristiche tecniche
Grazie al funzionamento completamente a
secco, istameter m garantisce elevata affi-
dabilità e precisione di misura. L'unità di cal-
colo a rulli non viene in contatto con l'acqua,
il che consente di evitare problemi di calcare
e depositi di impurità varie. istameter m vie-
ne installato con estrema semplicità su sup-
porti EAS e VAS; può essere installato sia in
posizione orizzontale che verticale. L'unità
di calcolo può essere ruotata nella posizione
più comoda per la lettura.
Campo d'impiego
istameter m inteso come sistema di contatore,
moduli di ampliamento, supporti di montag-
gio ed accessori vari, offre molteplici soluzioni
applicative in campo condominiale, tra cui:
installazione sopraintonaco
installazione sottointonaco
installazione in luogo del rubinetto di
chiusura dell'impianto idrico.
Grazie al supporto EAS, è possibile installare
l'istameter m praticamente in ogni impian-
to idraulico. Una volta installato il supporto
EAS, questo rimane saldamente fissato alla
struttura portante.
Utilizzando il supporto VAS, è invece possi-
bile un'installazione successiva del contato-
re sui rubinetti di intercettazione esistenti
nelle abitazioni.
Principio di funzionamento
istameter m è un contatore per acqua calda
e fredda con volumetrica multigetto ed ac-
coppiamento magnetico con l'unità di cal-
colo.
Il vantaggio del sistema multigetto consiste
nella distribuzione uniforme del carico
dinamico sulla girante, con conseguente
elevata affidabilità e stabilità di misura.
L'accoppiamento magnetico trasmette la
rotazione della girante all'unità di calcolo.
Il flusso d'acqua viene addotto alla volume-
trica dell'istameter m coassialmente, cioè
l'ingresso e l'uscita dell'acqua avviene in
canali concentrici di elevato diametro.
Ciò garantisce stabilità nella misura, perdite
di carico ridotte ed un'efficace tenuta idrau-
lica tra contatore e supporto di montaggio.
istameter m: il classico contatore per ap-
partamenti, con un design moderno.
istameter m: sinonimo di un sistema di
misura completo e affidabile.
i
I vantaggi
Possibilità di integrazione succes-
siva di moduli di trasmissione dati;
adatto alla misurazione di portate
d'acqua calda o fredda in campo
condominiale;
sostituzione semplice e veloce;
vasto campo di impiego grazie al
principio istameter;
misurazione precisa e affidabile;
disponibile per portate con
Q
1
2,5 m
3
/h e Q
1
4,0 m
3
/h.
istameter m
64,5
58,6
74,8
Dimensioni in mm
4
