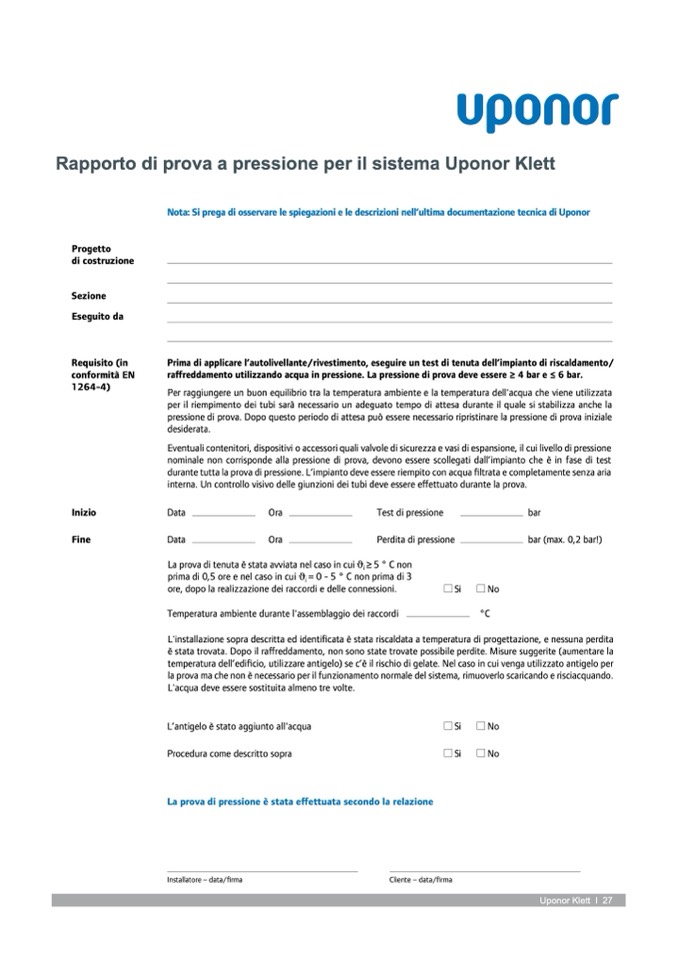

Rapporto di prova a pressione per il sistema Uponor Klett
Progetto
di costruzione
Sezione
Eseguito da
Requisito (in
conformità EN
1264-4)
Inizio
Fine
Nota: Si prega di osservare le spiegazioni e le descrizioni nell’ultima documentazione tecnica di Uponor
Prima di applicare l’autolivellante/rivestimento, eseguire un test di tenuta dell’impianto di riscaldamento/
raffreddamento utilizzando acqua in pressione. La pressione di prova deve essere ≥ 4 bar e ≤ 6 bar.
Per raggiungere un buon equilibrio tra la temperatura ambiente e la temperatura dell'acqua che viene utilizzata
per il riempimento dei tubi sarà necessario un adeguato tempo di attesa durante il quale si stabilizza anche la
pressione di prova. Dopo questo periodo di attesa può essere necessario ripristinare la pressione di prova iniziale
desiderata.
Eventuali contenitori, dispositivi o accessori quali valvole di sicurezza e vasi di espansione, il cui livello di pressione
nominale non corrisponde alla pressione di prova, devono essere scollegati dall’impianto che è in fase di test
durante tutta la prova di pressione. L’impianto deve essere riempito con acqua filtrata e completamente senza aria
interna. Un controllo visivo delle giunzioni dei tubi deve essere effettuato durante la prova.
Data
Ora
Test di pressione
Data
Ora
Perdita di pressione
La prova di tenuta è stata avviata nel caso in cui θ
i
≥ 5 ° C non
prima di 0,5 ore e nel caso in cui θ
i
= 0 - 5 ° C non prima di 3
ore, dopo la realizzazione dei raccordi e delle connessioni.
Si
No
Temperatura ambiente durante l'assemblaggio dei raccordi
°C
bar
bar (max. 0,2 bar!)
L'installazione sopra descritta ed identificata è stata riscaldata a temperatura di progettazione, e nessuna perdita
è stata trovata. Dopo il raffreddamento, non sono state trovate possibile perdite. Misure suggerite (aumentare la
temperatura dell’edificio, utilizzare antigelo) se c’è il rischio di gelate. Nel caso in cui venga utilizzato antigelo per
la prova ma che non è necessario per il funzionamento normale del sistema, rimuoverlo scaricando e risciacquando.
L'acqua deve essere sostituita almeno tre volte.
L’antigelo è stato aggiunto all'acqua
Procedura come descritto sopra
La prova di pressione è stata effettuata secondo la relazione
Si
No
Si
No
Installatore – data/firma
Cliente – data/firma
Uponor Klett l 27
