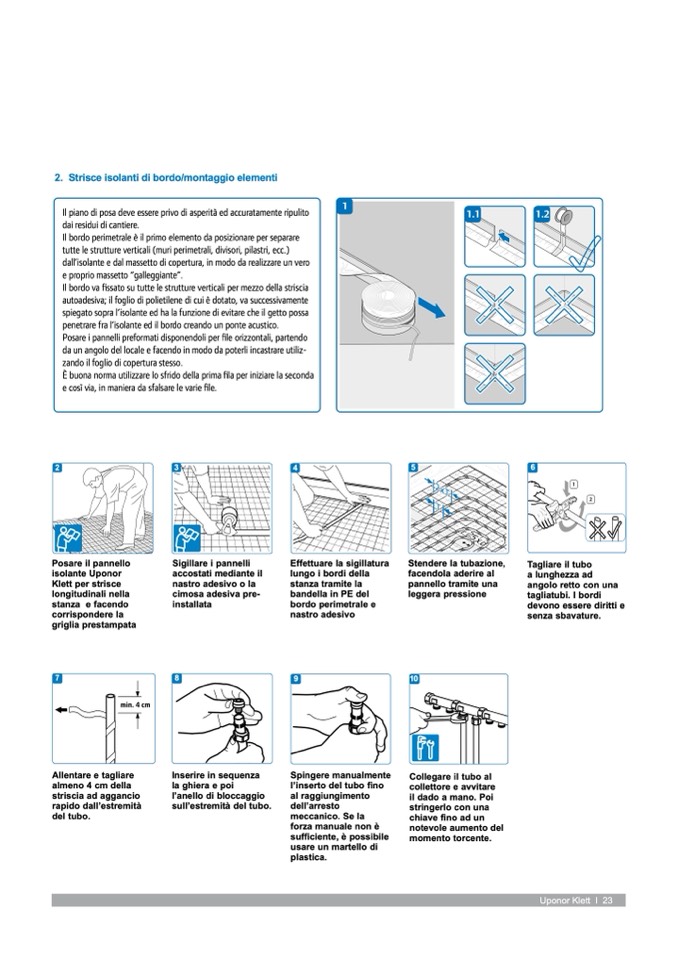

2. Strisce isolanti di bordo/montaggio elementi
Il piano di posa deve essere privo di asperità ed accuratamente ripulito
dai residui di cantiere.
Il bordo perimetrale è il primo elemento da posizionare per separare
tutte le strutture verticali (muri perimetrali, divisori, pilastri, ecc.)
dall’isolante e dal massetto di copertura, in modo da realizzare un vero
e proprio massetto “galleggiante”.
Il bordo va fissato su tutte le strutture verticali per mezzo della striscia
autoadesiva; il foglio di polietilene di cui è dotato, va successivamente
spiegato sopra l’isolante ed ha la funzione di evitare che il getto possa
penetrare fra l’isolante ed il bordo creando un ponte acustico.
Posare i pannelli preformati disponendoli per file orizzontali, partendo
da un angolo del locale e facendo in modo da poterli incastrare utiliz-
zando il foglio di copertura stesso.
È buona norma utilizzare lo sfrido della prima fila per iniziare la seconda
e così via, in maniera da sfalsare le varie file.
2
3
4
5
6
2xT
T
r ≥5 x d
Posare il pannello
isolante Uponor
Klett per strisce
longitudinali nella
stanza e facendo
corrispondere la
griglia prestampata
Sigillare i pannelli
accostati mediante il
nastro adesivo o la
cimosa adesiva pre-
installata
Effettuare la sigillatura
lungo i bordi della
stanza tramite la
bandella in PE del
bordo perimetrale e
nastro adesivo
Stendere la tubazione,
facendola aderire al
pannello tramite una
leggera pressione
Tagliare il tubo
a lunghezza ad
angolo retto con una
tagliatubi. I bordi
devono essere diritti e
senza sbavature.
7
8
9
10
Allentare e tagliare
almeno 4 cm della
striscia ad aggancio
rapido dall’estremità
del tubo.
Inserire in sequenza
la ghiera e poi
l’anello di bloccaggio
sull’estremità del tubo.
Spingere manualmente
l’inserto del tubo fino
al raggiungimento
dell’arresto
meccanico. Se la
forza manuale non è
sufficiente, è possibile
usare un martello di
plastica.
Collegare il tubo al
collettore e avvitare
il dado a mano. Poi
stringerlo con una
chiave fino ad un
notevole aumento del
momento torcente.
Uponor Klett l 23
