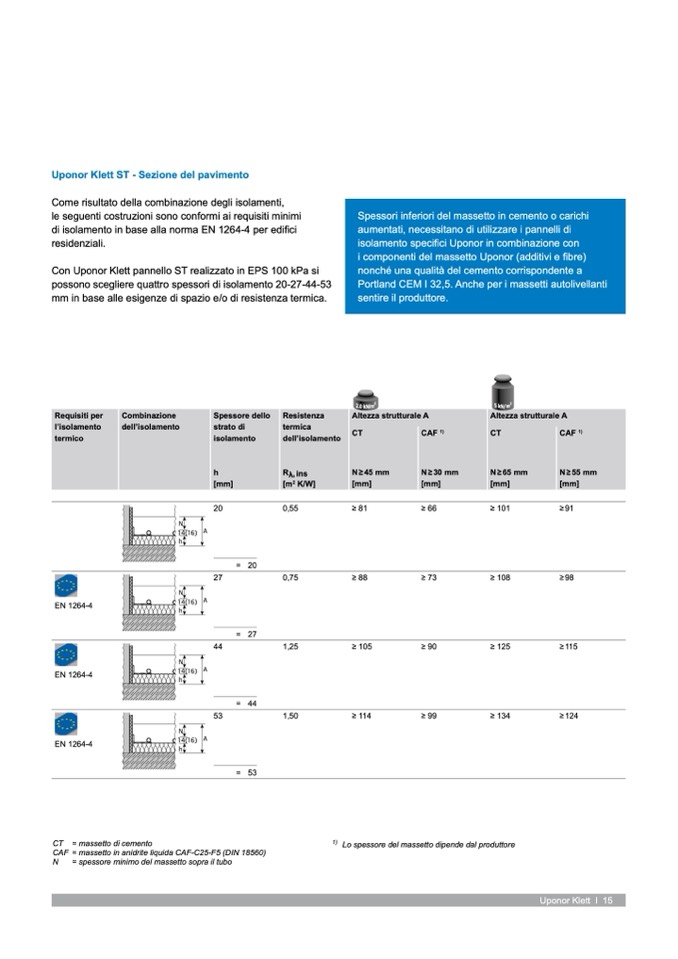

Uponor Klett ST - Sezione del pavimento
Come risultato della combinazione degli isolamenti,
le seguenti costruzioni sono conformi ai requisiti minimi
di isolamento in base alla norma EN 1264-4 per edifici
residenziali.
Con Uponor Klett pannello ST realizzato in EPS 100 kPa si
possono scegliere quattro spessori di isolamento 20-27-44-53
mm in base alle esigenze di spazio e/o di resistenza termica.
Spessori inferiori del massetto in cemento o carichi
aumentati, necessitano di utilizzare i pannelli di
isolamento specifici Uponor in combinazione con
i componenti del massetto Uponor (additivi e fibre)
nonché una qualità del cemento corrispondente a
Portland CEM I 32,5. Anche per i massetti autolivellanti
sentire il produttore.
Requisiti per
l’isolamento
termico
Combinazione
dell’isolamento
Spessore dello
strato di
isolamento
h
[mm]
Resistenza
termica
dell’isolamento
Rλ, ins
[m
2
K/W]
Altezza strutturale A
Altezza strutturale A
CT
N≥45 mm
[mm]
CAF
1)
N≥30 mm
[mm]
CT
N≥65 mm
[mm]
CAF
1)
N≥55 mm
[mm]
N
14(
16)
h
N
14(
EN 1264-4
EN 1264-4
EN 1264-4
A
A
A
A
20
0,55
= 20
27
0,75
= 27
44
1,25
= 44
53
1,50
= 53
≥ 81
≥ 88
≥ 105
≥ 114
≥ 66
≥ 73
≥ 90
≥ 99
≥ 101
≥91
≥ 108
≥98
≥ 125
≥115
≥ 134
≥124
16)
h
N
14(
16)
h
N
14(
16)
h
CT = massetto di cemento
CAF = massetto in anidrite liquida CAF-C25-F5 (DIN 18560)
N = spessore minimo del massetto sopra il tubo
1)
Lo spessore del massetto dipende dal produttore
Uponor Klett l 15
