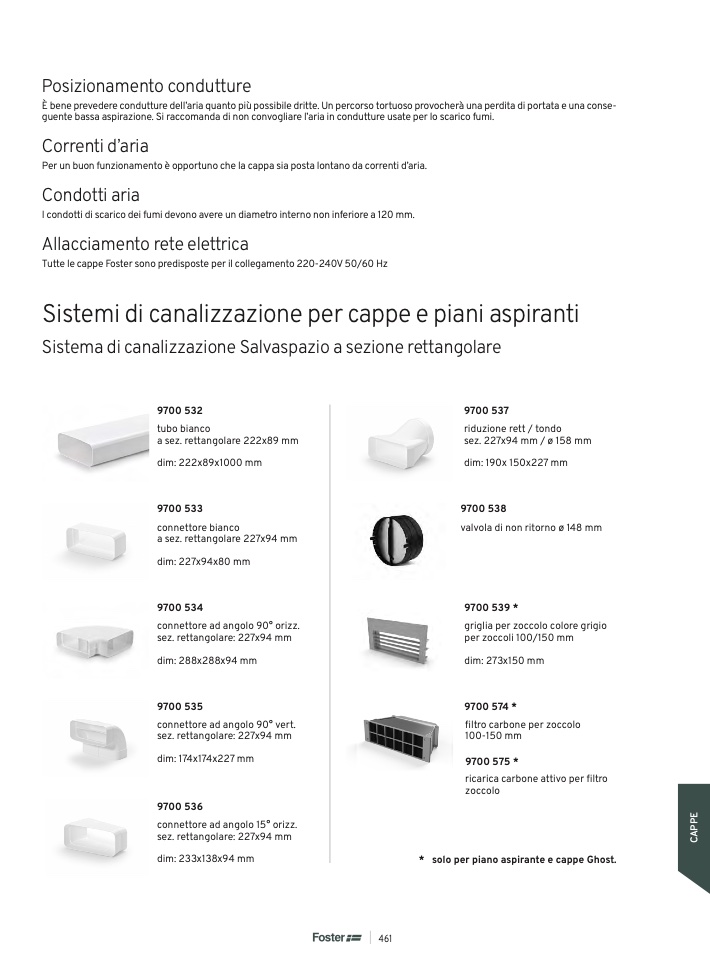

Posizionamento condutture

È bene prevedere condutture dell’aria quanto pi

ù possibile dritte. Un percorso tortuoso provocherà una perdita di portata e una conse-

guente bassa aspirazione. Si raccomanda di non convogliare l’aria in condutture usate per lo scarico fumi.

Correnti d’aria

Per un buon funzionamento è opportuno che la cappa sia posta lontano da correnti d’aria.

Condotti aria

I condotti di scarico dei fumi devono avere un diametro interno non inferiore a 120 mm.

Allacciamento rete elettrica

Tutte le cappe Foster sono predisposte per il collegamento 220-240V 50/60 Hz

Sistemi di canalizzazione per cappe e piani aspiranti

Sistema di canalizzazione Salvaspazio a sezione rettangolare

9700 532

tubo bianco

a sez. rettangolare 222x89 mm

dim: 222x89x1000 mm

9700 533

connettore bianco

a sez. rettangolare 227x94 mm

dim: 227x94x80 mm

9700 534

connettore ad angolo 90° orizz.

sez. rettangolare: 227x94 mm

dim: 288x288x94 mm

9700 535

connettore ad angolo 90° vert.

sez. rettangolare: 227x94 mm

dim: 174x174x227 mm

9700 536

connettore ad angolo 15° orizz.

sez. rettangolare: 227x94 mm

dim: 233x138x94 mm

*

9700 537

riduzione rett / tondo

sez. 227x94 mm / ø 158 mm

dim: 190x 150x227 mm

9700 538

valvola di non ritorno ø 148 mm

9700 539 *

griglia per zoccolo colore grigio

per zoccoli 100/150 mm

dim: 273x150 mm

9700 574 *

filtro carbone per zoccolo

100-150 mm

9700 575 *

ricarica carbone attivo per filtro

zoccolo

solo per piano aspirante e cappe Ghost.
