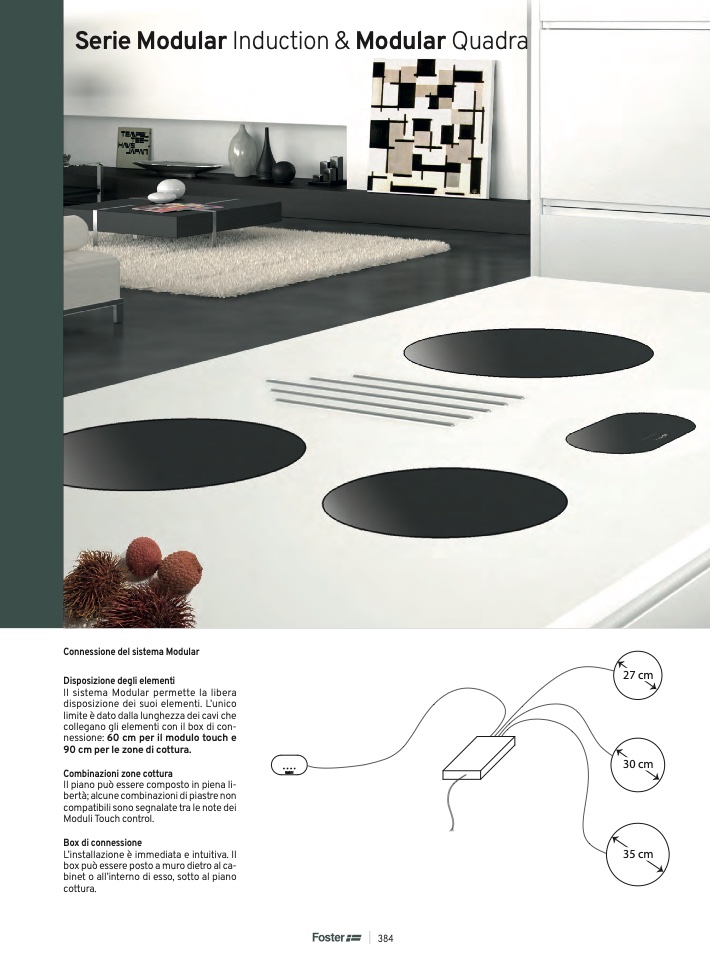

Connessione del sistema Modular

Disposizione degli elementi

Il sistema Modular permette la libera

disposizione dei suoi elementi. L’unico

limite

è dato dalla lunghezza dei cavi che

collegano gli elementi con il box di con-

nessione: 60 cm per il modulo touch e

90 cm per le zone di cottura.

Combinazioni zone cottura

Il piano può essere composto in piena li-

bert

à; alcune combinazioni di piastre non

compatibili sono segnalate tra le note dei

Moduli Touch control.

Box di connessione

L’installazione

è immediata e intuitiva. Il

box pu

ò essere posto a muro dietro al ca-

binet o all’interno di esso, sotto al piano

cottura.

27 cm

30 cm

35 cm

384

Serie Modular Induction & Modular Quadra
