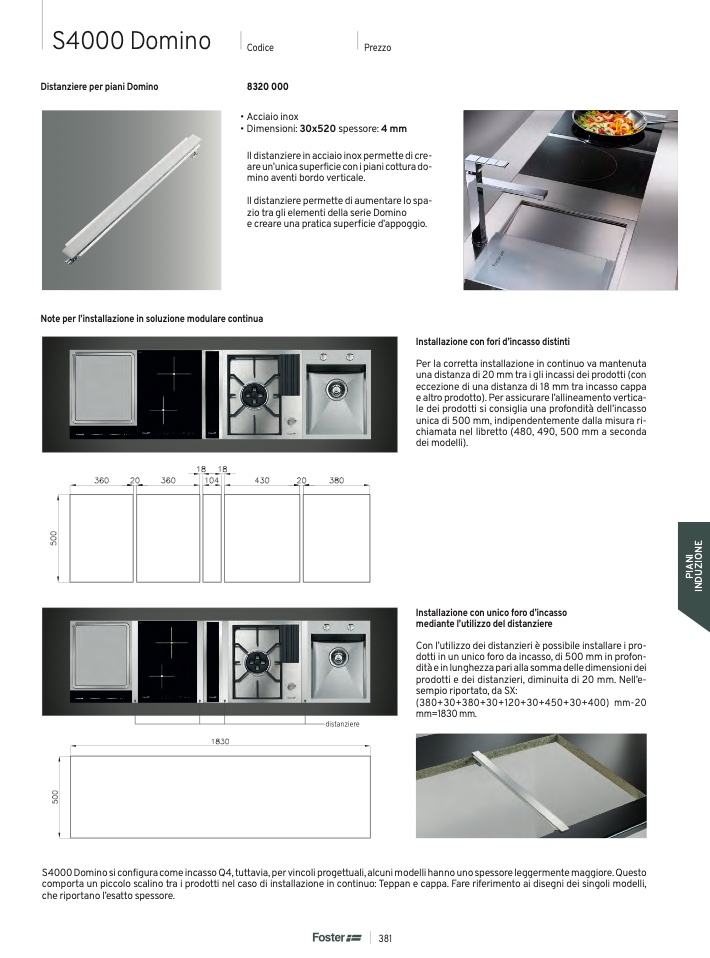

S4000 Domino

Distanziere per piani Domino

8320 000

• Acciaio inox

• Dimensioni: 30x520 spessore: 4 mm

Il distanziere in acciaio inox permette di cre-

are un’unica superficie con i piani cottura do-

mino aventi bordo verticale.

Il distanziere permette di aumentare lo spa-

zio tra gli elementi della serie Domino

e creare una pratica superficie d’appoggio.

Note per l’installazione in soluzione modulare continua

Codice

Prezzo

distanziere

Installazione con unico foro d’incasso

mediante l’utilizzo del distanziere

Con l’utilizzo dei distanzieri è possibile installare i pro-

dotti in un unico foro da incasso, di 500 mm in profon-

dità e in lunghezza pari alla somma delle dimensioni dei

prodotti e dei distanzieri, diminuita di 20 mm. Nell’e-

sempio riportato, da SX:

(380+30+380+30+120+30+450+30+400) mm-20

mm=1830 mm.

S4000 Domino si configura come incasso Q4, tuttavia, per vincoli progettuali, alcuni modelli hanno uno spessore leggermente maggiore. Questo

comporta un piccolo scalino tra i prodotti nel caso di installazione in continuo: Teppan e cappa. Fare riferimento ai disegni dei singoli modelli,

che riportano l’esatto spessore.

381

Installazione con fori d’incasso distinti

Per la corretta installazione in continuo va mantenuta

una distanza di 20 mm tra i gli incassi dei prodotti (con

eccezione di una distanza di 18 mm tra incasso cappa

e altro prodotto). Per assicurare l’allineamento vertica-

le dei prodotti si consiglia una profondità dell’incasso

unica di 500 mm, indipendentemente dalla misura ri-

chiamata nel libretto (480, 490, 500 mm a seconda

dei modelli).
