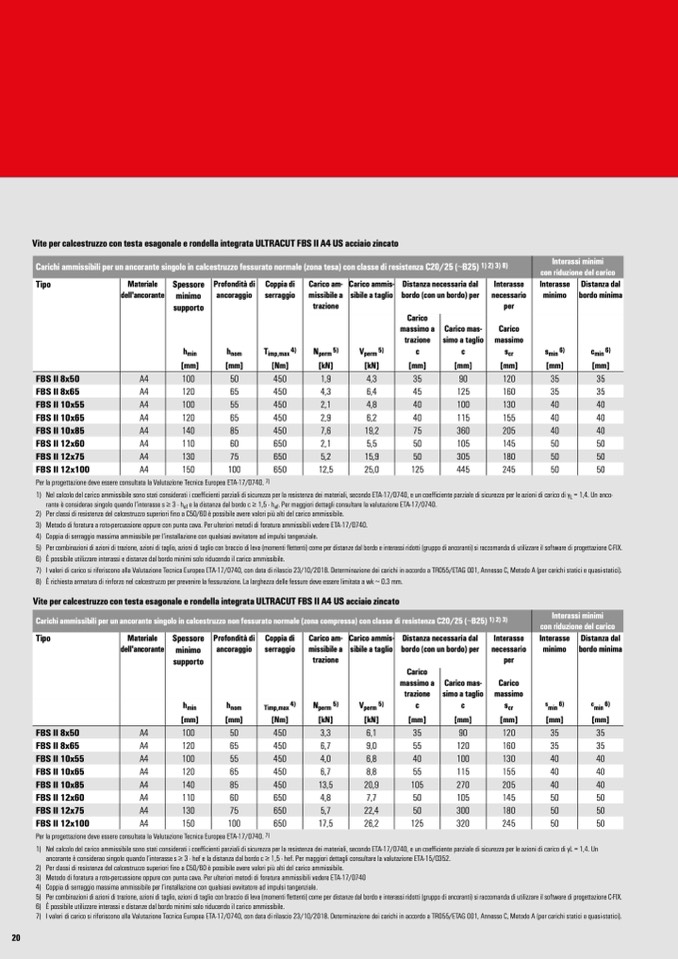

Vite per calcestruzzo con testa esagonale e rondella integrata ULTRACUT FBS II A4 US acciaio zincato

Carichi ammissibili per un ancorante singolo in calcestruzzo fessurato normale (zona tesa) con classe di resistenza C20/25 (∼B25) 1) 2) 3) 8)

Interassi minimi

con riduzione del carico

Tipo

Materiale

dell'ancorante

Spessore

minimo

supporto

Profondità di

ancoraggio

Coppia di

serraggio

Carico am-

missibile a

trazione

Carico ammis-

sibile a taglio

Distanza necessaria dal

bordo (con un bordo) per

Interasse

necessario

per

Interasse

minimo

Distanza dal

bordo minima

Carico

massimo a

trazione

Carico mas-

simo a taglio

Carico

massimo

h

min

h

nom

T

imp,max

4)

N

perm

5) V

perm

5) c c

s

cr

s

min

6)

c

min

6)

[mm] [mm] [Nm]

[kN] [kN] [mm] [mm]

[mm]

[mm]

[mm]

FBS II 8x50 A4

100 50 450

1,9 4,3 35 90

120

35

35

FBS II 8x65 A4

120 65 450

4,3 6,4 45 125

160

35

35

FBS II 10x55 A4

100 55 450

2,1 4,8 40 100

130

40

40

FBS II 10x65 A4

120 65 450

2,9 6,2 40 115

155

40

40

FBS II 10x85 A4

140 85 450

7,6 19,2 75 360

205

40

40

FBS II 12x60 A4

110 60 650

2,1 5,5 50 105

145

50

50

FBS II 12x75 A4

130 75 650

5,2 15,9 50 305

180

50

50

FBS II 12x100 A4

150 100 650

12,5 25,0 125 445

245

50

50

Per la progettazione deve essere consultata la Valutazione Tecnica Europea ETA-17/0740. 7)

1) Nel calcolo del carico ammissibile sono stati considerati i coefficienti parziali di sicurezza per la resistenza dei materiali, secondo ETA-17/0740, e un coefficiente parziale di sicurezza per le azioni di carico di γ

L

= 1,4. Un anco-

rante è considerao singolo quando l’interasse s ≥ 3 · h

ef

e la distanza dal bordo c ≥ 1,5 · h

ef

. Per maggiori dettagli consultare la valutazione ETA-17/0740.

2) Per classi di resistenza del calcestruzzo superiori fino a C50/60 è possibile avere valori più alti del carico ammissibile.

3) Metodo di foratura a roto-percussione oppure con punta cava. Per ulteriori metodi di foratura ammissibili vedere ETA-17/0740.

4) Coppia di serraggio massima ammissibile per l’installazione con qualsiasi avvitatore ad impulsi tangenziale.

5) Per combinazioni di azioni di trazione, azioni di taglio, azioni di taglio con braccio di leva (momenti flettenti) come per distanze dal bordo e interassi ridotti (gruppo di ancoranti) si raccomanda di utilizzare il software di progettazione C-FIX.

6) È possibile utilizzare interassi e distanze dal bordo minimi solo riducendo il carico ammissibile.

7) I valori di carico si riferiscono alla Valutazione Tecnica Europea ETA-17/0740, con data di rilascio 23/10/2018. Determinazione dei carichi in accordo a TR055/ETAG 001, Annesso C, Metodo A (per carichi statici e quasi-statici).

8) È richiesta armatura di rinforzo nel calcestruzzo per prevenire la fessurazione. La larghezza delle fessure deve essere limitata a wk ∼ 0.3 mm.

Vite per calcestruzzo con testa esagonale e rondella integrata ULTRACUT FBS II A4 US acciaio zincato

Carichi ammissibili per un ancorante singolo in calcestruzzo non fessurato normale (zona compressa) con classe di resistenza C20/25 (∼B25) 1) 2) 3)

Interassi minimi

con riduzione del carico

Tipo

Materiale

dell'ancorante

Spessore

minimo

supporto

Profondità di

ancoraggio

Coppia di

serraggio

Carico am-

missibile a

trazione

Carico ammis-

sibile a taglio

Distanza necessaria dal

bordo (con un bordo) per

Interasse

necessario

per

Interasse

minimo

Distanza dal

bordo minima

Carico

massimo a

trazione

Carico mas-

simo a taglio

Carico

massimo

h

min

h

nom

Timp,max

4) N

perm

5) V

perm

5)

c c s

cr

s

min

6)

c

min

6)

[mm] [mm]

[Nm] [kN] [kN]

[mm] [mm] [mm]

[mm]

[mm]

FBS II 8x50

A4 100 50

450 3,3 6,1

35 90 120

35

35

FBS II 8x65

A4 120 65

450 6,7 9,0

55 120 160

35

35

FBS II 10x55

A4 100 55

450 4,0 6,8

40 100 130

40

40

FBS II 10x65

A4 120 65

450 6,7 8,8

55 115 155

40

40

FBS II 10x85

A4 140 85

450 13,5 20,9

105 270 205

40

40

FBS II 12x60

A4 110 60

650 4,8 7,7

50 105 145

50

50

FBS II 12x75

A4 130 75

650 5,7 22,4

50 300 180

50

50

FBS II 12x100

A4 150 100

650 17,5 26,2

125 320 245

50

50

20

Per la progettazione deve essere consultata la Valutazione Tecnica Europea ETA-17/0740. 7)

1) Nel calcolo del carico ammissibile sono stati considerati i coefficienti parziali di sicurezza per la resistenza dei materiali, secondo ETA-17/0740, e un coefficiente parziale di sicurezza per le azioni di carico di γL = 1,4. Un

ancorante è considerao singolo quando l’interasse s ≥ 3 · hef e la distanza dal bordo c ≥ 1,5 · hef. Per maggiori dettagli consultare la valutazione ETA-15/0352.

2) Per classi di resistenza del calcestruzzo superiori fino a C50/60 è possibile avere valori più alti del carico ammissibile.

3) Metodo di foratura a roto-percussione oppure con punta cava. Per ulteriori metodi di foratura ammissibili vedere ETA-17/0740

4) Coppia di serraggio massima ammissibile per l’installazione con qualsiasi avvitatore ad impulsi tangenziale.

5) Per combinazioni di azioni di trazione, azioni di taglio, azioni di taglio con braccio di leva (momenti flettenti) come per distanze dal bordo e interassi ridotti (gruppo di ancoranti) si raccomanda di utilizzare il software di progettazione C-FIX.

6) È possibile utilizzare interassi e distanze dal bordo minimi solo riducendo il carico ammissibile.

7) I valori di carico si riferiscono alla Valutazione Tecnica Europea ETA-17/0740, con data di rilascio 23/10/2018. Determinazione dei carichi in accordo a TR055/ETAG 001, Annesso C, Metodo A (per carichi statici e quasi-statici).
