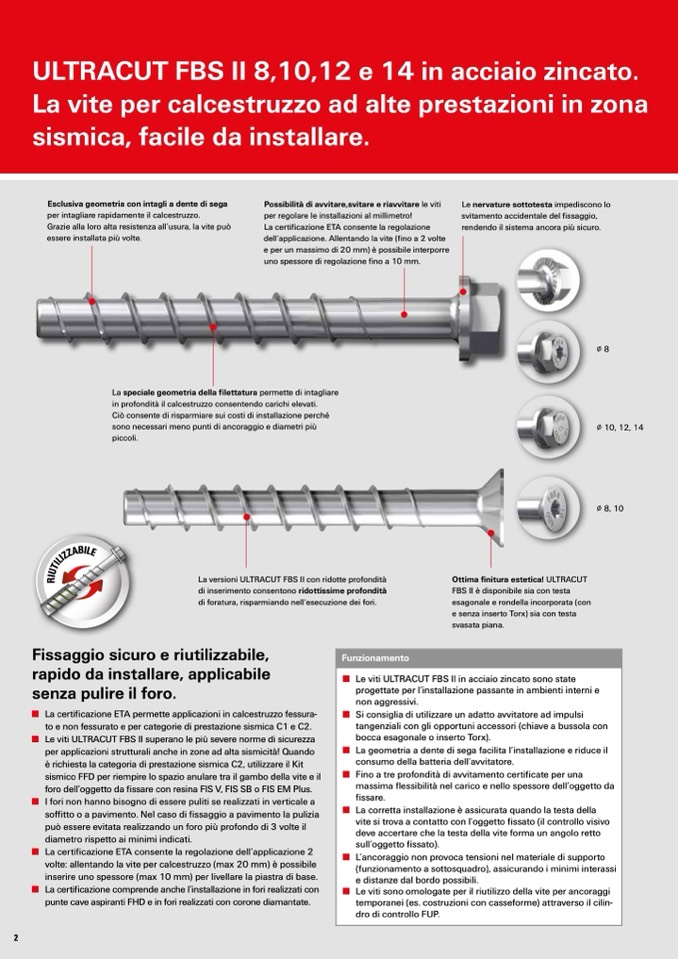

ULTRACUT FBS II 8,10,12 aen1d41in4 azicnccia-piolazteindcsateoe. l.
LTahevihteigphe-precrafolcremsatrnuczezocoandcarletteepsrcersetwazfionr iaibnszooluntae
smisomunictain,gfaecailseed.ainstallare.
Esclusiva geometria con intagli a dente di sega
per intagliare rapidamente il calcestruzzo.
Grazie alla loro alta resistenza all’usura, la vite può
essere installata più volte.
Possibilità di avvitare,svitare e riavvitare le viti
per regolare le installazioni al millimetro!
La certificazione ETA consente la regolazione
dell‘applicazione. Allentando la vite (fino a 2 volte
e per un massimo di 20 mm) è possibile interporre
uno spessore di regolazione fino a 10 mm.
Le nervature sottotesta impediscono lo
svitamento accidentale del fissaggio,
rendendo il sistema ancora più sicuro.
∅8
∅ 10, 12, 14
∅ 8, 10
La speciale geometria della filettatura permette di intagliare
in profondità il calcestruzzo consentendo carichi elevati.
Ciò consente di risparmiare sui costi di installazione perché
sono necessari meno punti di ancoraggio e diametri più
piccoli.
La versioni ULTRACUT FBS II con ridotte profondità
di inserimento consentono ridottissime profondità
di foratura, risparmiando nell‘esecuzione dei fori.
Fissaggio sicuro e riutilizzabile,
Funzionamento
Ottima finitura estetica! ULTRACUT
FBS II è disponibile sia con testa
esagonale e rondella incorporata (con
e senza inserto Torx) sia con testa
svasata piana.
rapido da installare, applicabile
senza pulire il foro.
M12
Ø10
■ La certificazione ETA permette applicazioni in calcestruzzo fessura-
to e non fessurato e per categorie di prestazione sismica C1 e C2.
■ LevitiULTRACUTFBSIIsuperanolepiùseverenormedisicurezza
per applicazioni strutturali anche in zone ad alta sismicità! Quando
è richiesta la categoria di prestazione sismica C2, utilizzare il Kit
sismico FFD per riempire lo spazio anulare tra il gambo della vite e il
foro dell’oggetto da fissare con resina FIS V, FIS SB o FIS EM Plus.
■ I fori non hanno bisogno di essere puliti se realizzati in verticale a
soffitto o a pavimento. Nel caso di fissaggio a pavimento la pulizia
può essere evitata realizzando un foro più profondo di 3 volte il
diametro rispetto ai minimi indicati.
■ La certificazione ETA consente la regolazione dell’applicazione 2
volte: allentando la vite per calcestruzzo (max 20 mm) è possibile
inserire uno spessore (max 10 mm) per livellare la piastra di base.
■ Lacertificazionecomprendeanchel’installazioneinforirealizzaticon
punte cave aspiranti FHD e in fori realizzati con corone diamantate.
■ Le viti ULTRACUT FBS II in acciaio zincato sono state
progettate per l’installazione passante in ambienti interni e
non aggressivi.
■ Si consiglia di utilizzare un adatto avvitatore ad impulsi
tangenziali con gli opportuni accessori (chiave a bussola con
bocca esagonale o inserto Torx).
■ La geometria a dente di sega facilita l’installazione e riduce il
consumo della batteria dell’avvitatore.
■ Fino a tre profondità di avvitamento certificate per una
massima flessibilità nel carico e nello spessore dell’oggetto da
fissare.
■ La corretta installazione è assicurata quando la testa della
vite si trova a contatto con l’oggetto fissato (il controllo visivo
deve accertare che la testa della vite forma un angolo retto
sull’oggetto fissato).
■ L’ancoraggio non provoca tensioni nel materiale di supporto
(funzionamento a sottosquadro), assicurando i minimi interassi
e distanze dal bordo possibili.
■ Le viti sono omologate per il riutilizzo della vite per ancoraggi
temporanei (es. costruzioni con casseforme) attraverso il cilin-
dro di controllo FUP.
