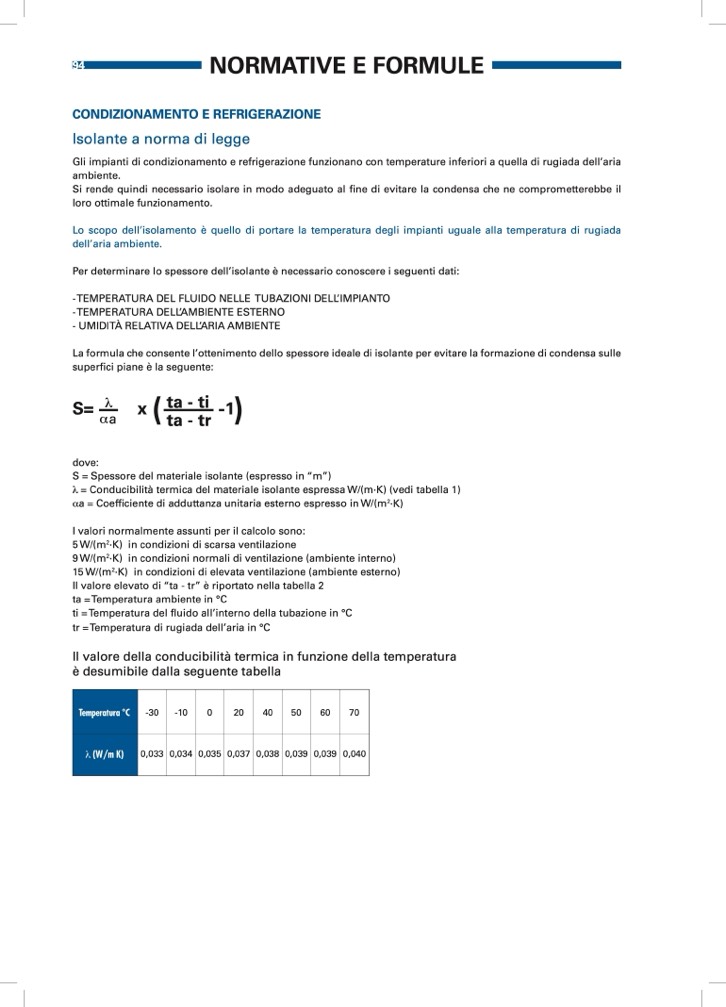

NORMATIVE E FORMULE

CONDIZIONAMENTO E REFRIGERAZIONE

Isolante a norma di legge

Gli impianti di condizionamento e refrigerazione funzionano con temperature inferiori a quella di rugiada dell’aria

ambiente.

Si rende quindi necessario isolare in modo adeguato al fine di evitare la condensa che ne comprometterebbe il

loro ottimale funzionamento.

Lo scopo dell’isolamento è quello di portare la temperatura degli impianti uguale alla temperatura di rugiada

dell’aria ambiente.

Per determinare lo spessore dell’isolante è necessario conoscere i seguenti dati:

-TEMPERATURA DEL FLUIDO NELLE TUBAZIONI DELL’IMPIANTO

-TEMPERATURA DELL’AMBIENTE ESTERNO

- UMIDITÀ RELATIVA DELL’ARIA AMBIENTE

La formula che consente l’ottenimento dello spessore ideale di isolante per evitare la formazione di condensa sulle

superfici piane è la seguente:

S= λ x

ta - ti

1

aa

ta - tr

dove:

S = Spessore del materiale isolante (espresso in “m”)

λ = Conducibilità termica del materiale isolante espressa W/(m·K) (vedi tabella 1)

aa = Coefficiente di adduttanza unitaria esterno espresso in W/(m

2

·K)

I valori normalmente assunti per il calcolo sono:

5 W/(m

2

·K) in condizioni di scarsa ventilazione

9 W/(m

2

·K) in condizioni normali di ventilazione (ambiente interno)

15 W/(m

2

·K) in condizioni di elevata ventilazione (ambiente esterno)

Il valore elevato di “ta - tr” è riportato nella tabella 2

ta =Temperatura ambiente in °C

ti =Temperatura del fluido all’interno della tubazione in °C

tr =Temperatura di rugiada dell’aria in °C

Il valore della conducibilità termica in funzione della temperatura

è desumibile dalla seguente tabella

-30

-10

0

20

40

50

60

70

0,033

0,034

0,035

0,037

0,038

0,039

0,039

0,040
