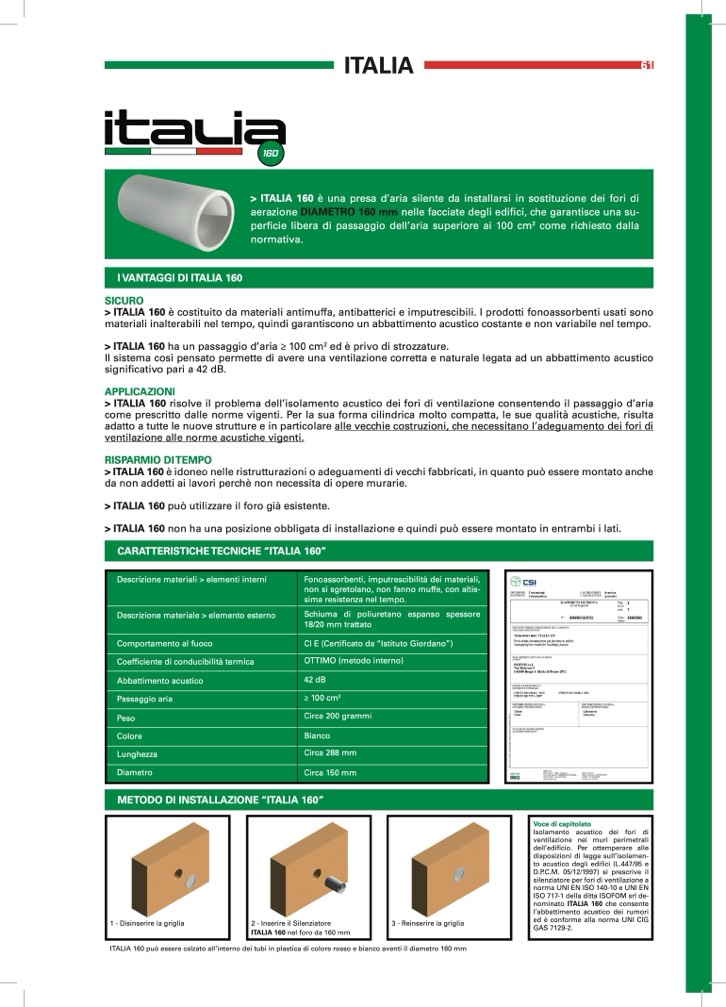

ITALIA

61

> ITALIA 160 è una presa d’aria silente da installarsi in sostituzione dei fori di

aerazione DIAMETRO 160 mm nelle facciate degli edifici, che garantisce una su-

perficie libera di passaggio dell’aria superiore ai 100 cm

2

come richiesto dalla

normativa.

I VANTAGGI DI ITALIA 160

SICURO

> ITALIA 160 è costituito da materiali antimuffa, antibatterici e imputrescibili. I prodotti fonoassorbenti usati sono

materiali inalterabili nel tempo, quindi garantiscono un abbattimento acustico costante e non variabile nel tempo.

> ITALIA 160 ha un passaggio d’aria ≥ 100 cm

2

ed è privo di strozzature.

Il sistema così pensato permette di avere una ventilazione corretta e naturale legata ad un abbattimento acustico

significativo pari a 42 dB.

APPLICAZIONI

> ITALIA 160 risolve il problema dell’isolamento acustico dei fori di ventilazione consentendo il passaggio d’aria

come prescritto dalle norme vigenti. Per la sua forma cilindrica molto compatta, le sue qualit

à acustiche, risulta

adatto a tutte le nuove strutture e in particolare alle vecchie costruzioni, che necessitano l’adeguamento dei fori di

ventilazione alle norme acustiche vigenti.

RISPARMIO DI TEMPO

> ITALIA 160 è idoneo nelle ristrutturazioni o adeguamenti di vecchi fabbricati, in quanto può essere montato anche

da non addetti ai lavori perchè non necessita di opere murarie.

> ITALIA 160 può utilizzare il foro già esistente.

> ITALIA 160 non ha una posizione obbligata di installazione e quindi può essere montato in entrambi i lati.

CARATTERISTICHE TECNICHE “ITALIA 160”

Descrizione materiali > elementi interni

Descrizione materiale > elemento esterno

Comportamento al fuoco

Coefficiente di conducibilità termica

Abbattimento acustico

Passaggio aria

Peso

Colore

Lunghezza

Diametro

METODO DI INSTALLAZIONE “ITALIA 160”

Fonoassorbenti, imputrescibilità dei materiali,

non si sgretolano, non fanno muffe, con altis-

sima resistenza nel tempo.

Schiuma di poliuretano espanso spessore

18/20 mm trattato

Cl E (Certificato da “Istituto Giordano”)

OTTIMO (metodo interno)

42 dB

≥ 100 cm

2

Circa 200 grammi

Bianco

Circa 288 mm

Circa 150 mm

1 - Disinserire la griglia

2 - Inserire il Silenziatore

ITALIA 160 nel foro da 160 mm

3 - Reinserire la griglia

Voce di capitolato

Isolamento acustico dei fori di

ventilazione nei muri perimetrali

dell’edificio. Per ottemperare alle

disposizioni di legge sull’isolamen-

to acustico degli edifici (L.447/95 e

D.P.C.M. 05/12/1997) si prescrive il

silenziatore per fori di ventilazione a

norma UNI EN ISO 140-10 e UNI EN

ISO 717-1 della ditta ISOFOM srl de-

nominato ITALIA 160 che consente

l’abbattimento acustico dei rumori

ed è conforme alla norma UNI CIG

GAS 7129-2.

ITALIA 160 può essere calzato all’interno dei tubi in plastica di colore rosso e bianco aventi il diametro 160 mm
