1)

3)

Durante la costruzione del

2)

muro esterno, inserire la

predisposizione

cilindrica

ecocompatibile ø 200 mm

Procedere con l’intonacatura

e rifilare la predisposizione

cilindrica in eccedenza se

necessario.

.

interno nel punto stabilito.

Inserire il CALIFORNIA

all’interno del tubo.

4)

Applicare le griglie.

.

Gli accessori indicati (Predisposizione ø 200 mm, Guarnizione Pratico) vengono forniti

a parte dal produttore del silenziatore.

Il Silenziatore Cilindrico non viene venduto con le griglie.

Voce di capitolato

Griglia consigliata

CALIFORNIA

57

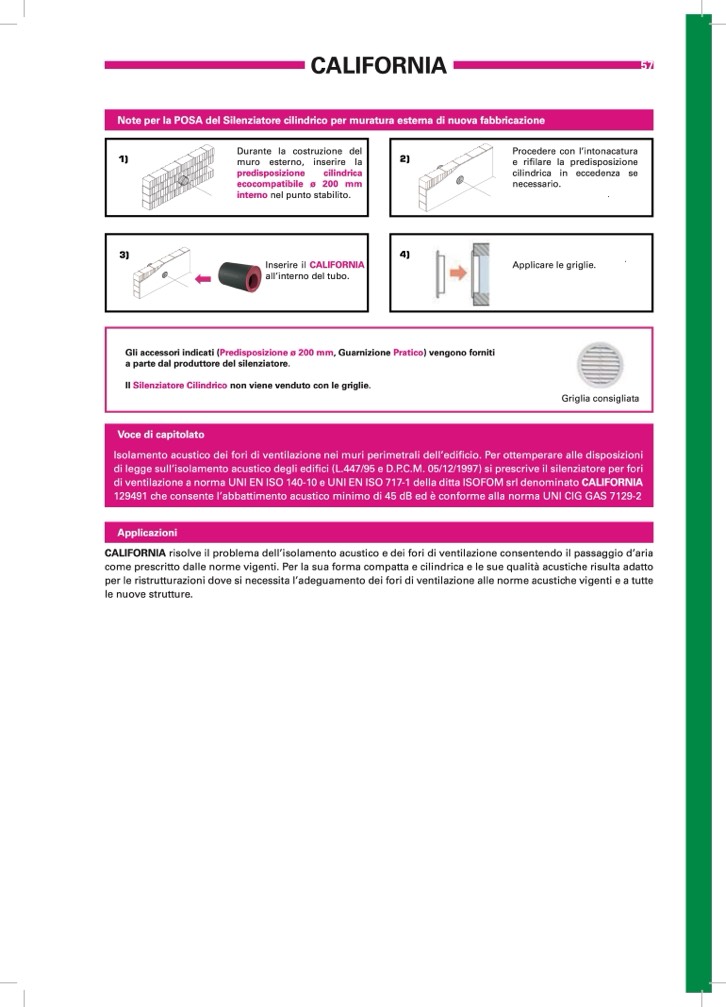

Note per la POSA del Silenziatore cilindrico per muratura esterna di nuova fabbricazione

Isolamento acustico dei fori di ventilazione nei muri perimetrali dell’edificio. Per ottemperare alle disposizioni

di legge sull’isolamento acustico degli edifici (L.447/95 e D.P.C.M. 05/12/1997) si prescrive il silenziatore per fori

di ventilazione a norma UNI EN ISO 140-10 e UNI EN ISO 717-1 della ditta ISOFOM srl denominato CALIFORNIA

129491 che consente l’abbattimento acustico minimo di 45 dB ed è conforme alla norma UNI CIG GAS 7129-2

Applicazioni

CALIFORNIA risolve il problema dell’isolamento acustico e dei fori di ventilazione consentendo il passaggio d’aria

come prescritto dalle norme vigenti. Per la sua forma compatta e cilindrica e le sue qualità acustiche risulta adatto

per le ristrutturazioni dove si necessita l’adeguamento dei fori di ventilazione alle norme acustiche vigenti e a tutte

le nuove strutture.
