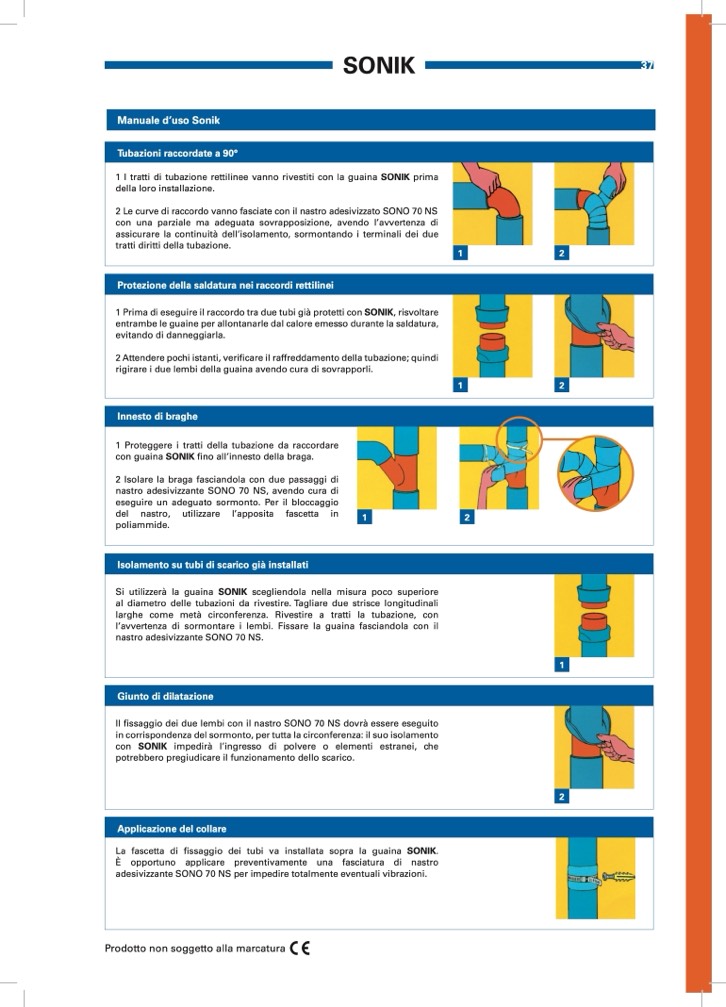

Manuale d’uso Sonik

SONIK

37

Tubazioni raccordate a 90°

1 I tratti di tubazione rettilinee vanno rivestiti con la guaina SONIK prima

della loro installazione.

2 Le curve di raccordo vanno fasciate con il nastro adesivizzato SONO 70 NS

con una parziale ma adeguata sovrapposizione, avendo l’avvertenza di

assicurare la continuità dell’isolamento, sormontando i terminali dei due

tratti diritti della tubazione.

1

2

Protezione della saldatura nei raccordi rettilinei

1 Prima di eseguire il raccordo tra due tubi già protetti con SONIK, risvoltare

entrambe le guaine per allontanarle dal calore emesso durante la saldatura,

evitando di danneggiarla.

2 Attendere pochi istanti, verificare il raffreddamento della tubazione; quindi

rigirare i due lembi della guaina avendo cura di sovrapporli.

1

2

Innesto di braghe

1 Proteggere i tratti della tubazione da raccordare

con guaina SONIK fino all’innesto della braga.

2 Isolare la braga fasciandola con due passaggi di

nastro adesivizzante SONO 70 NS, avendo cura di

eseguire un adeguato sormonto. Per il bloccaggio

del nastro, utilizzare l’apposita fascetta in

poliammide.

1

2

Isolamento su tubi di scarico già installati

Si utilizzerà la guaina SONIK scegliendola nella misura poco superiore

al diametro delle tubazioni da rivestire. Tagliare due strisce longitudinali

larghe come metà circonferenza. Rivestire a tratti la tubazione, con

l’avvertenza di sormontare i lembi. Fissare la guaina fasciandola con il

nastro adesivizzante SONO 70 NS.

1

Giunto di dilatazione

Il fissaggio dei due lembi con il nastro SONO 70 NS dovrà essere eseguito

in corrispondenza del sormonto, per tutta la circonferenza: il suo isolamento

con SONIK impedirà l’ingresso di polvere o elementi estranei, che

potrebbero pregiudicare il funzionamento dello scarico.

2

Applicazione del collare

La fascetta di fissaggio dei tubi va installata sopra la guaina SONIK.

È opportuno applicare preventivamente una fasciatura di nastro

adesivizzante SONO 70 NS per impedire totalmente eventuali vibrazioni.

Prodotto non soggetto alla marcatura
