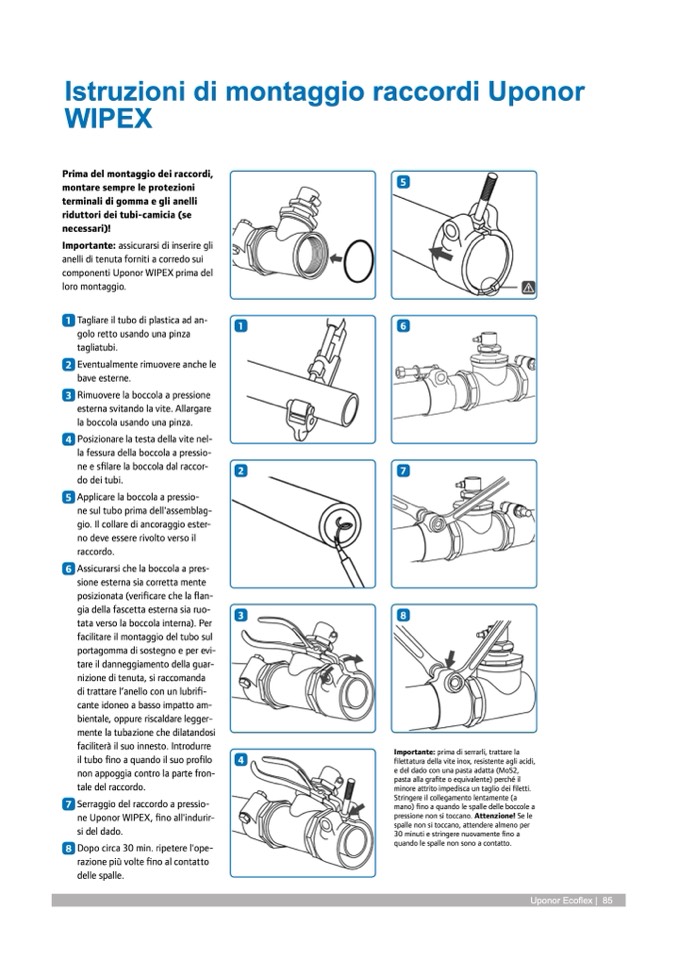

Istruzioni di montaggio raccordi Uponor

WIPEX

Prima del montaggio dei raccordi,

montare sempre le protezioni

terminali di gomma e gli anelli

riduttori dei tubi-camicia (se

necessari)!

Importante: assicurarsi di inserire gli

anelli di tenuta forniti a corredo sui

componenti Uponor WIPEX prima del

loro montaggio.

1 Tagliareiltubodiplasticaadan-

golo retto usando una pinza

tagliatubi.

2 Eventualmenterimuovereanchele

bave esterne.

3 Rimuoverelaboccolaapressione

esterna svitando la vite. Allargare

la boccola usando una pinza.

4 Posizionarelatestadellavitenel-

la fessura della boccola a pressio-

ne e sfilare la boccola dal raccor-

do dei tubi.

5 Applicarelaboccolaapressio-

ne sul tubo prima dell'assemblag-

gio. Il collare di ancoraggio ester-

no deve essere rivolto verso il

raccordo.

6 Assicurarsichelaboccolaapres-

sione esterna sia corretta mente

posizionata (verificare che la flan-

gia della fascetta esterna sia ruo-

tata verso la boccola interna). Per

facilitare il montaggio del tubo sul

portagomma di sostegno e per evi-

tare il danneggiamento della guar-

nizione di tenuta, si raccomanda

5

1

6

2

7

3

8

di trattare l’anello con un lubrifi-

cante idoneo a basso impatto am-

bientale, oppure riscaldare legger-

mente la tubazione che dilatandosi

faciliterà il suo innesto. Introdurre

il tubo fino a quando il suo profilo

4

non appoggia contro la parte fron-

tale del raccordo.

7 Serraggiodelraccordoapressio-

ne Uponor WIPEX, fino all'indurir-

si del dado.

8 Dopocirca30min.ripeterel'ope-

razione più volte fino al contatto

delle spalle.

Importante: prima di serrarli, trattare la

filettatura della vite inox, resistente agli acidi,

e del dado con una pasta adatta (MoS2,

pasta alla grafite o equivalente) perché il

minore attrito impedisca un taglio dei filetti.

Stringere il collegamento lentamente (a

mano) fino a quando le spalle delle boccole a

pressione non si toccano. Attenzione! Se le

spalle non si toccano, attendere almeno per

30 minuti e stringere nuovamente fino a

quando le spalle non sono a contatto.
