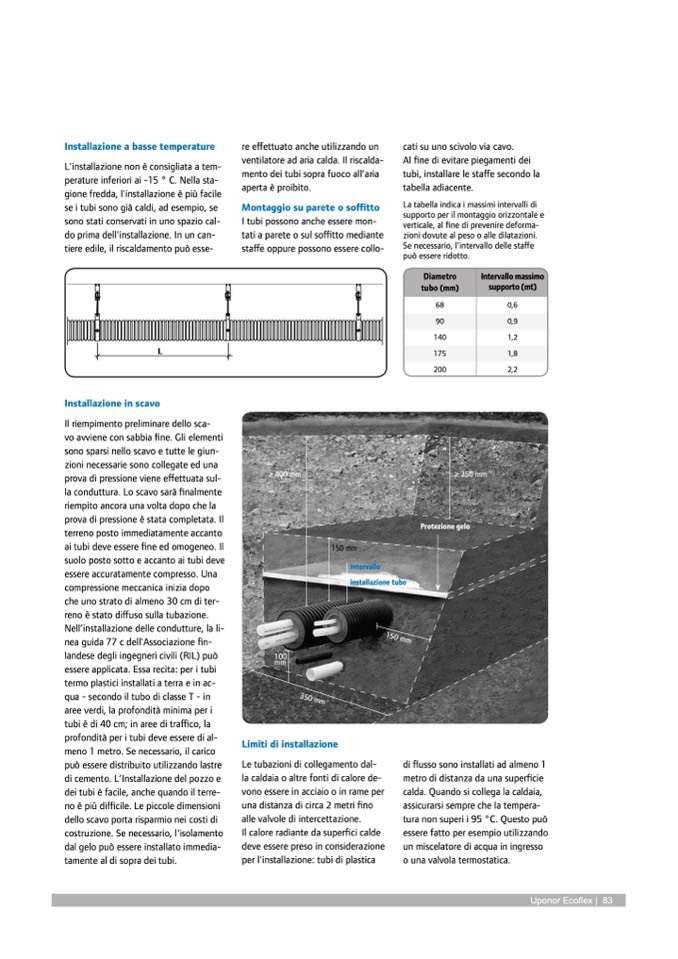

Installazione a basse temperature
L'installazione non è consigliata a tem-
perature inferiori ai -15 ° C. Nella sta-
gione fredda, l'installazione è più facile
se i tubi sono già caldi, ad esempio, se
sono stati conservati in uno spazio cal-
do prima dell'installazione. In un can-
tiere edile, il riscaldamento può esse-
re effettuato anche utilizzando un
ventilatore ad aria calda. Il riscalda-
mento dei tubi sopra fuoco all’aria
aperta è proibito.
Montaggio su parete o soffitto
I tubi possono anche essere mon-
tati a parete o sul soffitto mediante
staffe oppure possono essere collo-
cati su uno scivolo via cavo.
Al fine di evitare piegamenti dei
tubi, installare le staffe secondo la
tabella adiacente.
La tabella indica i massimi intervalli di
supporto per il montaggio orizzontale e
verticale, al fine di prevenire deforma-
zioni dovute al peso o alle dilatazioni.
Se necessario, l'intervallo delle staffe
può essere ridotto.
0,6
Diametro
tubo (mm)
Intervallo massimo
supporto (mt)
68
90
0,9
140
1,2
175
1,8
Installazione in scavo
Il riempimento preliminare dello sca-
vo avviene con sabbia fine. Gli elementi
sono sparsi nello scavo e tutte le giun-
zioni necessarie sono collegate ed una
prova di pressione viene effettuata sul-
la conduttura. Lo scavo sarà finalmente
riempito ancora una volta dopo che la
prova di pressione
è stata completata. Il
terreno posto immediatamente accanto
ai tubi deve essere fine ed omogeneo. Il
suolo posto sotto e accanto ai tubi deve
essere accuratamente compresso. Una
compressione meccanica inizia dopo
che uno strato di almeno 30 cm di ter-
reno è stato diffuso sulla tubazione.
Nell’installazione delle condutture, la li-
nea guida 77 c dell'Associazione fin-
landese degli ingegneri civili (RIL) pu
ò
essere applicata. Essa recita: per i tubi
termo plastici installati a terra e in ac-
qua - secondo il tubo di classe T - in
aree verdi, la profondità minima per i
tubi è di 40 cm; in aree di traffico, la
profondità per i tubi deve essere di al-
meno 1 metro. Se necessario, il carico
può essere distribuito utilizzando lastre
di cemento. L’Installazione del pozzo e
dei tubi è facile, anche quando il terre-
no è più difficile. Le piccole dimensioni
dello scavo porta risparmio nei costi di
costruzione. Se necessario, l'isolamento
dal gelo può essere installato immedia-
tamente al di sopra dei tubi.
≥ 400 mm
≥ 250 mm
Protezione gelo
200
2,2
150 mm
Intervallo
installazione tubo
100
mm
Limiti di installazione
Le tubazioni di collegamento dal-
la caldaia o altre fonti di calore de-
vono essere in acciaio o in rame per
una distanza di circa 2 metri fino
alle valvole di intercettazione.
Il calore radiante da superfici calde
deve essere preso in considerazione
per l'installazione: tubi di plastica
di flusso sono installati ad almeno 1
metro di distanza da una superficie
calda. Quando si collega la caldaia,
assicurarsi sempre che la tempera-
tura non superi i 95 °C. Questo può
essere fatto per esempio utilizzando
un miscelatore di acqua in ingresso
o una valvola termostatica.
Uponor Ecoflex | 83
350 mm
150 mm
