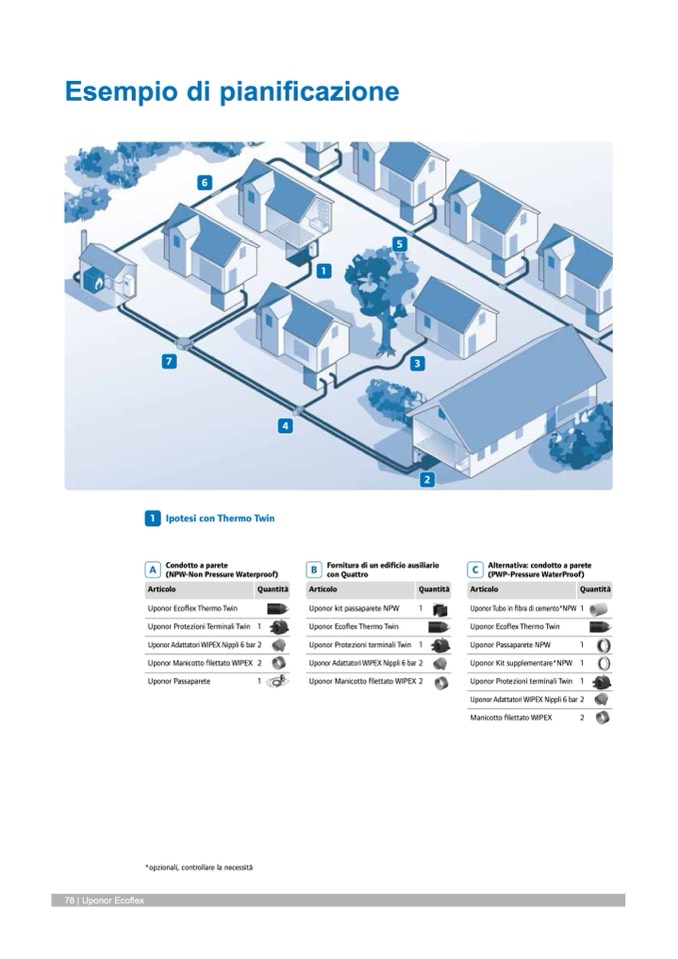

Esempio di pianificazione

6

1

5

3

2

7

4

1 Ipotesi con Thermo Twin

A Condotto a parete

(NPW-Non Pressure Waterproof)

B

Fornitura di un edificio ausiliario

con Quattro

C Alternativa: condotto a parete

(PWP-Pressure WaterProof)

Articolo

Quantità

Uponor Tubo in fibra di cemento*NPW 1

Uponor Ecoflex Thermo Twin

Uponor Passaparete NPW

1

Uponor Kit supplementare*NPW 1

Uponor Protezioni terminali Twin 1

Uponor Adattatori WIPEX Nippli 6 bar 2

Manicotto filettato WIPEX

2

Articolo

Uponor Ecoflex Thermo Twin

Uponor Protezioni Terminali Twin

Uponor Adattatori WIPEX Nippli 6 bar

Uponor Manicotto filettato WIPEX

Uponor Passaparete

Quantità

1

2

2

1

Articolo

Uponor kit passaparete NPW

Uponor Ecoflex Thermo Twin

Uponor Protezioni terminali Twin

Uponor Adattatori WIPEX Nippli 6 bar

Uponor Manicotto filettato WIPEX

Quantità

1

1

2

2

*opzionali, controllare la necessità

78 | Uponor Ecoflex
