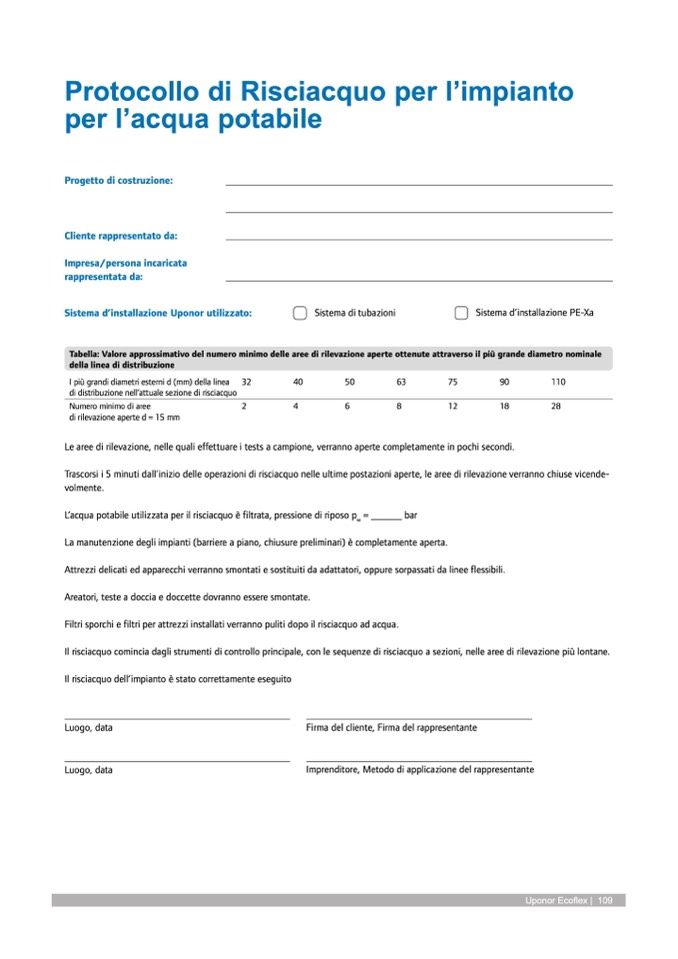

Protocollo di Risciacquo per l’impianto
per l’acqua potabile
Progetto di costruzione:
Cliente rappresentato da:
Impresa/persona incaricata
rappresentata da:
Sistema d’installazione Uponor utilizzato:
Sistema di tubazioni
Sistema d’installazione PE-Xa
Tabella: Valore approssimativo del numero minimo delle aree di rilevazione aperte ottenute attraverso il più grande diametro nominale
della linea di distribuzione
I più grandi diametri esterni d (mm) della linea 32
40
50
63
75
90
110
di distribuzione nell’attuale sezione di risciacquo
Numerominimodiaree
2
4
6
8
12
18
28
di rilevazione aperte d = 15 mm
Le aree di rilevazione, nelle quali effettuare i tests a campione, verranno aperte completamente in pochi secondi.
Trascorsi i 5 minuti dall’inizio delle operazioni di risciacquo nelle ultime postazioni aperte, le aree di rilevazione verranno chiuse vicende-
volmente.
L’acqua potabile utilizzata per il risciacquo
è filtrata, pressione di riposo p
w
= ______ bar
La manutenzione degli impianti (barriere a piano, chiusure preliminari) è completamente aperta.
Attrezzi delicati ed apparecchi verranno smontati e sostituiti da adattatori, oppure sorpassati da linee flessibili.
Areatori, teste a doccia e doccette dovranno essere smontate.
Filtri sporchi e filtri per attrezzi installati verranno puliti dopo il risciacquo ad acqua.
Il risciacquo comincia dagli strumenti di controllo principale, con le sequenze di risciacquo a sezioni, nelle aree di rilevazione più lontane.
Il risciacquo dell’impianto è stato correttamente eseguito
Luogo,.data
Firma.del.cliente,.Firma.del.rappresentante
Luogo,.data
Imprenditore, Metodo di applicazione del rappresentante
Uponor Ecoflex | 109
