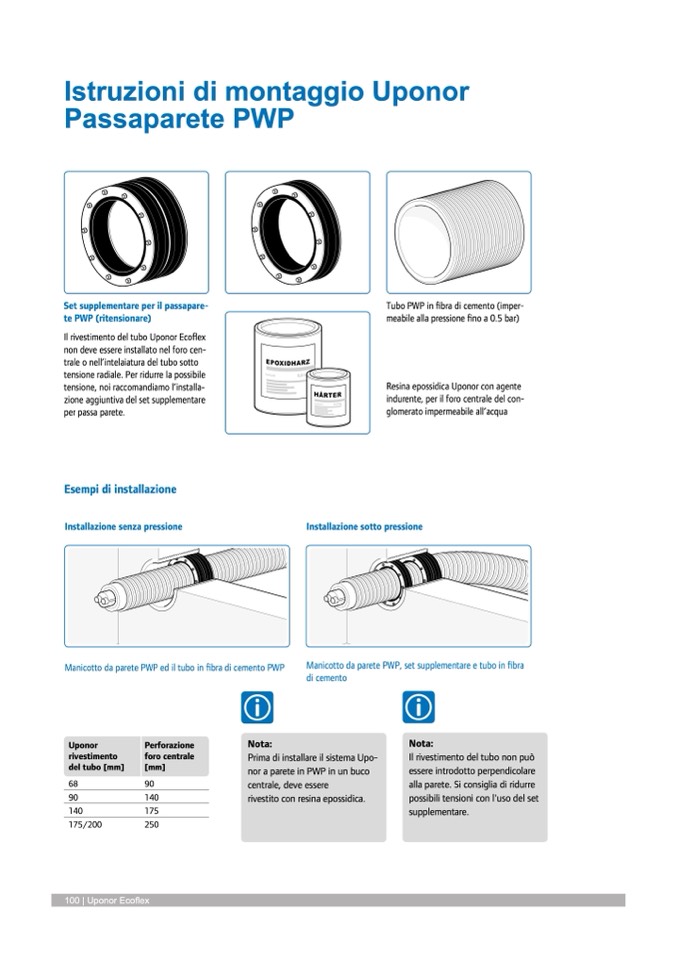

Istruzioni di montaggio Uponor

Passaparete PWP

Set supplementare per il passapare-

te PWP (ritensionare)

Il rivestimento del tubo Uponor Ecoflex

non deve essere installato nel foro cen-

trale o nell’intelaiatura del tubo sotto

tensione radiale. Per ridurre la possibile

tensione, noi raccomandiamo l’installa-

zione aggiuntiva del set supplementare

per passa parete.

Esempi di installazione

Installazione senza pressione

Manicotto da parete PWP ed il tubo in fibra di cemento PWP

Tubo PWP in fibra di cemento (imper-

meabile alla pressione fino a 0.5 bar)

Resina epossidica Uponor con agente

indurente, per il foro centrale del con-

glomerato impermeabile all’acqua

Installazione sotto pressione

Manicotto da parete PWP, set supplementare e tubo in fibra

di cemento

Uponor

rivestimento

del tubo [mm]

68

90

140

175/200

Perforazione

foro centrale

[mm]

90

140

175

250

Nota:

Prima di installare il sistema Upo-

nor a parete in PWP in un buco

centrale, deve essere

rivestito con resina epossidica.

Nota:

Il rivestimento del tubo non può

essere introdotto perpendicolare

alla parete. Si consiglia di ridurre

possibili tensioni con l'uso del set

supplementare.
