Componenti SPC Plu
s
1
2
1
4
1
3
1
2
15
16
17
11
18
19
1
0
3
4
20
21
22
5
6
23
24
7
25
9
8

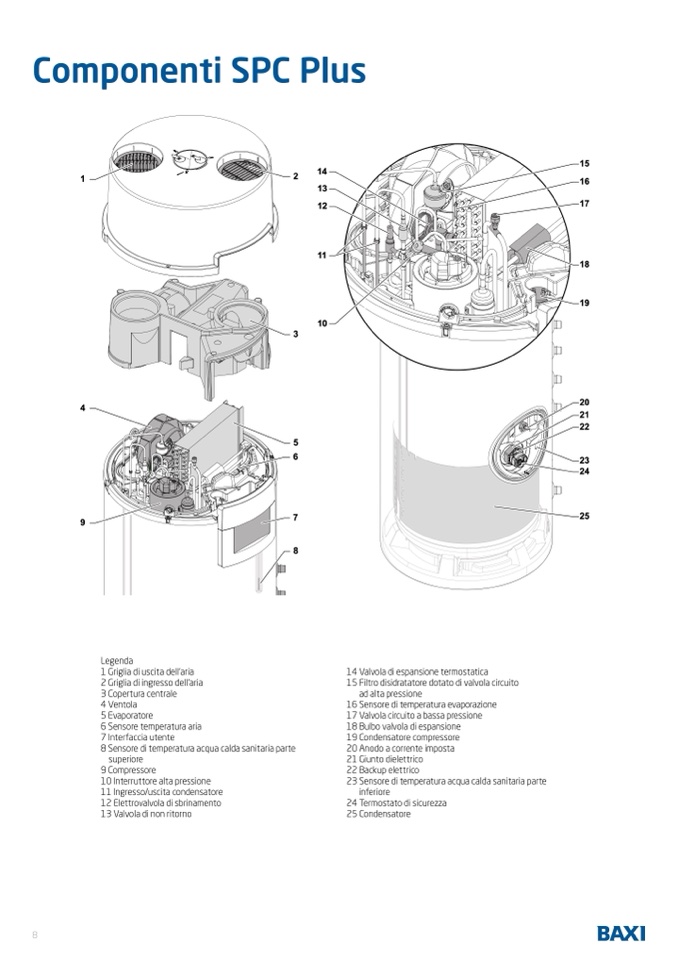

Legend
a
1 Griglia di uscita dell'ari
a
2 Griglia di ingresso dell'ari
a
3 Copertura central
e
4 Ventol
a
5 Evaporator
e
6 Sensore temperatura ari
a
7 Interfaccia utente
8 Sensore di temperatura acqua calda sanitaria part
e
superior
e
9 Compressor
e
10 Interruttore alta pression
e
11 Ingresso/uscita condensator
e
12 Elettrovalvola di sbrinament
o
13 Valvola di non ritorn
o
14 Valvola di espansione termostatica
15 Filtro disidratatore dotato di valvola circuito
ad alta pressione
16 Sensore di temperatura evaporazione
17 Valvola circuito a bassa pressione
18 Bulbo valvola di espansione
19 Condensatore compressore
20 Anodo a corrente impost
a
21 Giunto dielettrico
22 Backup elettrico
23 Sensore di temperatura acqua calda sanitaria part
e
inferior
e
24 Termostato di sicurezza
25 Condensatore
8
