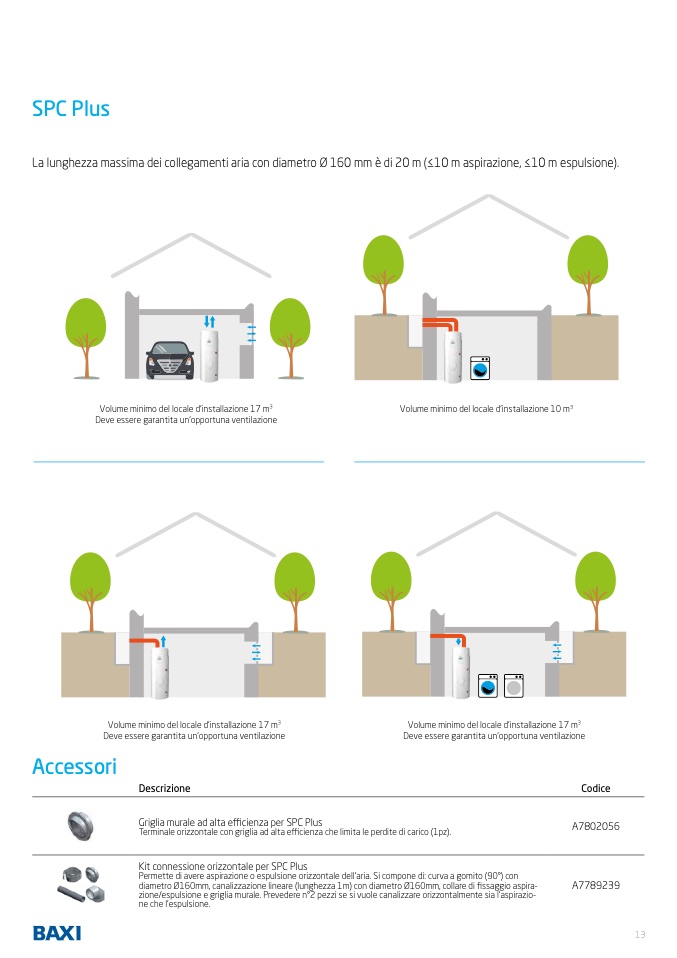

SPC Plus

La lunghezza massima dei collegamenti aria con diametro Ø 160 mm è di 20 m (≤10 m aspirazione, ≤10 m espulsione).

Volume minimo del locale d'installazione 17 m

3

Volume minimo del locale d'installazione 10 m3

Deve essere garantita un'opportuna ventilazione

Volume minimo del locale d'installazione 17 m

3

Deve essere garantita un'opportuna ventilazion

e

Volume minimo del locale d'installazione 17 m3

Deve essere garantita un'opportuna ventilazione

Accessori

Descrizione

Codice

Griglia murale ad alta e

fficienza per SPC Plus

Terminale orizzontale con griglia ad alta efficienza che limita le perdite di carico (1pz).

A7802056

Kit connessione orizzontale

per SPC Plus

Permette di avere aspirazione o espulsione orizzontale dell'aria. Si compone di: curva a gomito (90°) con

diametro Ø160mm, canalizzazione lineare (lunghezza 1m) con diametro Ø160mm, collare di

fissaggio aspira-

zione/espulsione e griglia murale. Prevedere n°2 pezzi se si vuole canalizzare orizzontalmente sia l'aspirazio-

ne che l'espulsione

.

A7789239

13
